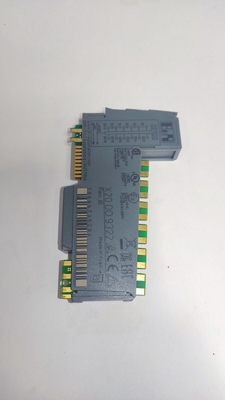

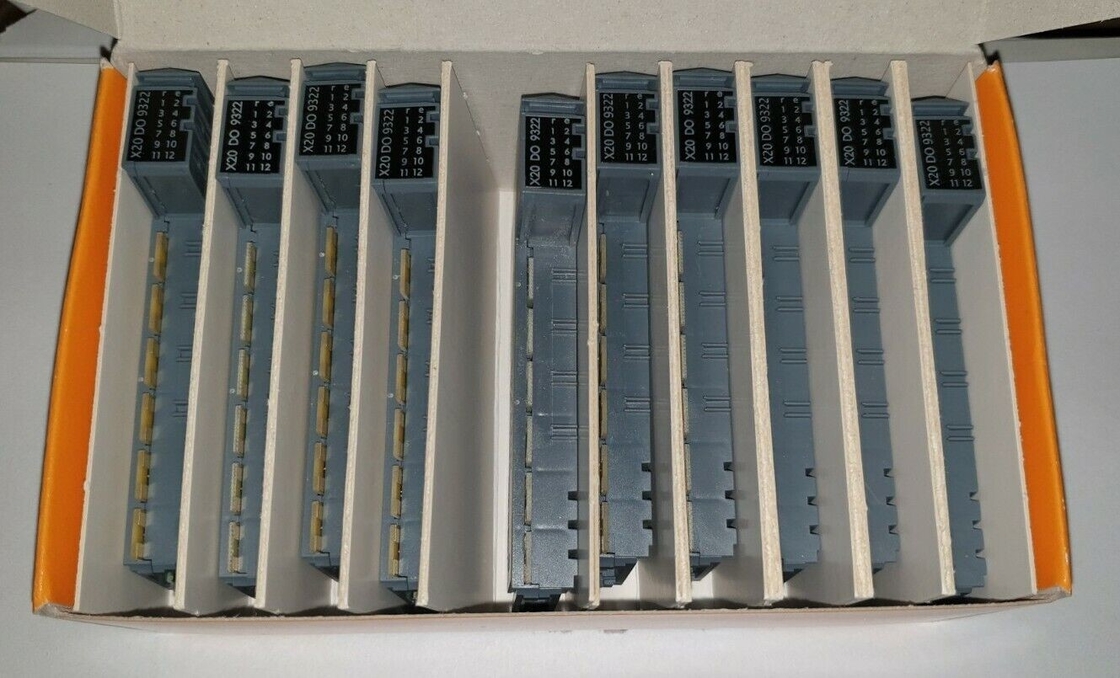

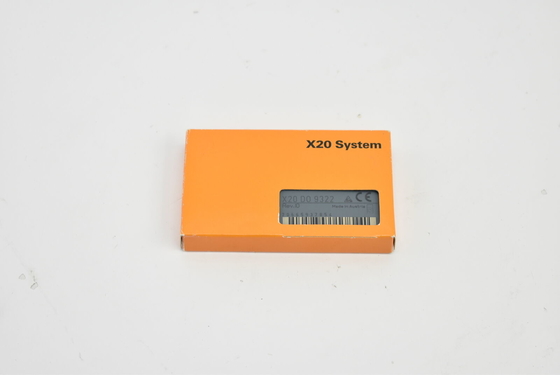

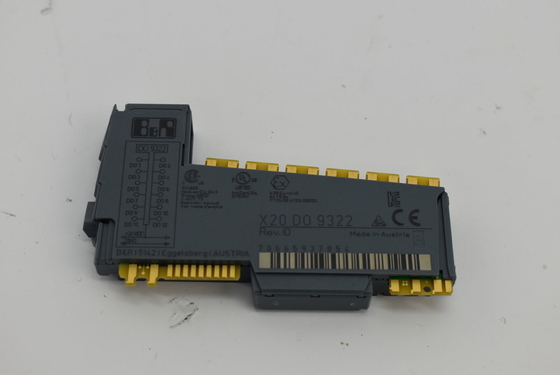

Sorties numériques du module 12 d'entrée-sortie de X20DO9322 B&R X20 24 volts continu pour des connexions de 1 fil

Sorties numériques du module 12 d'entrée-sortie de X20DO9322 B&R X20 24 volts continu pour des connexions de 1 fil

  • Sorties numériques du module 12 d'entrée-sortie de X20DO9322 B&R X20 24 volts continu pour des connexions de 1 fil
  • Sorties numériques du module 12 d'entrée-sortie de X20DO9322 B&R X20 24 volts continu pour des connexions de 1 fil
  • Sorties numériques du module 12 d'entrée-sortie de X20DO9322 B&R X20 24 volts continu pour des connexions de 1 fil
  • Sorties numériques du module 12 d'entrée-sortie de X20DO9322 B&R X20 24 volts continu pour des connexions de 1 fil
Sorties numériques du module 12 d'entrée-sortie de X20DO9322 B&R X20 24 volts continu pour des connexions de 1 fil
Détails sur le produit:
Lieu d'origine: L'AUTRICHE
Nom de marque: B&R
Certification: CE
Numéro de modèle: X20DO9322
Conditions de paiement et expédition:
Quantité de commande min: 1EA
Prix: USD
Détails d'emballage: Original
Délai de livraison: 3-5 jours
Conditions de paiement: T/T
Capacité d'approvisionnement: 10EA
Contact
Description de produit détaillée
Marque de produit: B&r modèle du produit: X20DO9322
type de produit: Module d'entrée-sortie Code d'identification: 0x1B9A
Bus: 0,26 W E/S internes: 1,15 W
Type de connexion: Type de connexion garantie: 1 an
Mettre en évidence:

X20DO9322 Module d'E/S B&R X20

,

module d'E/S B&R X20 24 VCC

X20DO9322 Module d'E/S B&R X20 12 sorties numériques 24 VDC pour connexions 1 fil

Sorties numériques du module 12 d'entrée-sortie de X20DO9322 B&R X20 24 volts continu pour des connexions de 1 fil 0




NUMÉRO D'ARTICLE:
X20DO9322
LA DESCRIPTION:
  • 12 sorties numériques
  • Connexion source
  • Connexions 1 fil
  • Protection de sortie intégrée

Le module est équipé de 12 sorties pour des connexions 1 fil.Le module est conçu pour la sortie sourcecâblage.



Brève description
Module d'E/S 12 sorties numériques 24 VDC pour connexions 1 fil
informations générales
Code d'identification B&R 0x1B9A
Indicateurs d'état Fonction E/S par voie, état de fonctionnement, état du module
Diagnostique
Exécution/erreur du module Oui, en utilisant l'indicateur d'état LED et le logiciel
Les sorties Oui, en utilisant l'indicateur d'état LED et le logiciel (état d'erreur de sortie)
Consommation d'énergie
Bus 0,26 W
E/S internes 1,15 W
Dissipation de puissance supplémentaire causée par les actionneurs (résistifs) [W] +0,63
Certificats
CE Oui
UKCA Oui
ATEX Zone 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (voir manuel d'utilisation X20)
FTZÚ ​​09 ATEX 0083X
UL cULus E115267
Équipement de contrôle industriel
HazLoc cCSAus 244665
Équipement de contrôle de processus
pour emplacements dangereux
Classe I, Division 2, Groupes ABCD, T5
DNV Température:B(0 - 55°C)
Humidité:B(jusqu'à 100%)
Vibration:B(4g)
CEM :B(pont et pont ouvert)
G / D ENV1
KR Oui
abdos Oui
CAE Oui
KC Oui
Sorties numériques
Une variante FET à source de courant
Tension nominale 24 Vcc
Tension de commutation 24 VCC -15 % / +20 %
Courant de sortie nominal 0,5 A
Courant nominal total 6 A
Type de connexion Connexions 1 fil
Circuit de sortie La source
Protection de sortie Coupure thermique en cas de surintensité ou de court-circuit (voir valeur "Courant de crête de court-circuit")
Diode de roue libre interne pour la commutation de charges inductives (voir section "Commutation de charges inductives")
État diagnostique Surveillance de sortie avec retard de 10 ms
Courant de fuite lorsque la sortie est désactivée 5µA
RDS (activé) 210 mΩ
Courant de court-circuit de crête <12 A
Mise en marche en cas d'arrêt de surcharge ou d'arrêt de court-circuit Environ.10 ms (dépend de la température du module)
Délai de commutation
0 → 1 <300 µs
1 → 0 <300 µs
Fréquence de commutation
Charge résistive Max.500Hz
Charge inductive Voir la section « Commutation de charges inductives ».
Tension de freinage lors de la coupure des charges inductives Tapez.50 Vcc
Tension d'isolement entre voie et bus 500Veff
Propriétés électriques
Isolation électrique Canal isolé du bus
Voie non isolée de la voie et de l'alimentation des E/S
Des conditions de fonctionnement
Sens de montage
Horizontal Oui
Vertical Oui
Élévation de l'installation au-dessus du niveau de la mer
0 à 2000 mètres Sans limite
>2000 mètres Réduction de la température ambiante de 0,5°C par 100 m
Degré de protection selon EN 60529 IP20
Conditions ambiantes
Température
Opération
Orientation de montage horizontale -25 à 60°C
Orientation de montage verticale -25 à 50°C
Déclassement Voir la section "Déclassement".
Stockage -40 à 85°C
Le transport -40 à 85°C
Humidité relative
Opération 5 à 95 %, sans condensation
Stockage 5 à 95 %, sans condensation
Le transport 5 à 95 %, sans condensation
Propriétés mécaniques
Noter Commandez 1x bornier X20TB12 séparément.
Commandez 1x module de bus X20BM11 séparément.
Terrain 12.5+0,2millimètre
