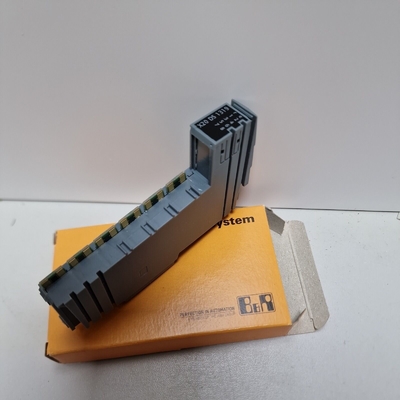

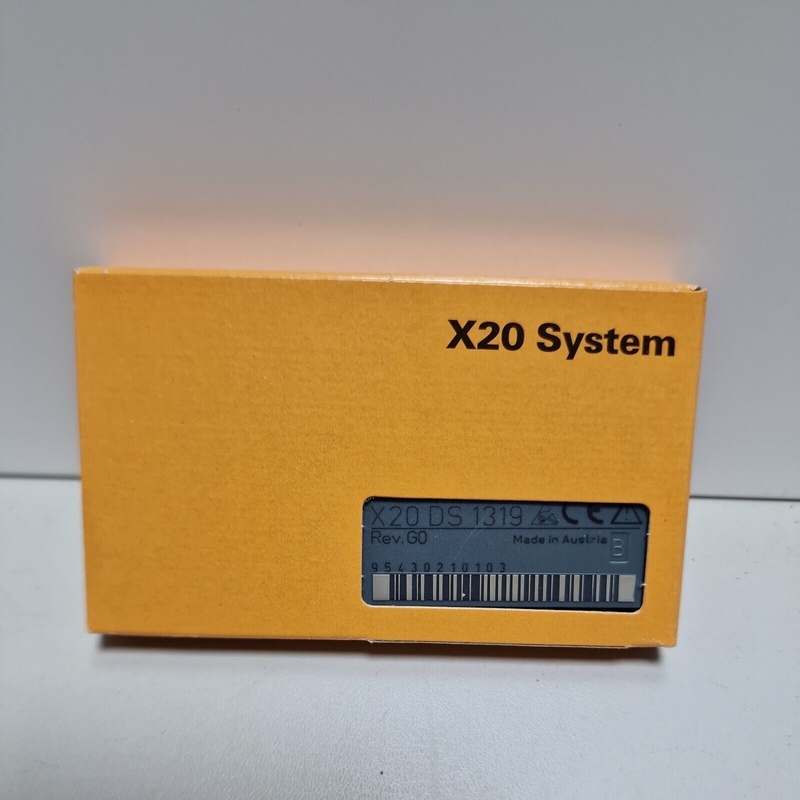

X20DS1319 Module d'E/S B&R X20 SYSTEM 4 canaux d'entrée numérique

• 4 canaux d'entrée numériques
• 4 canaux numériques, configurables en entrées ou sorties
• 1 paire de compteurs universels (2 compteurs d'événements, compteurs AB ou compteurs/décompteurs)
• Générateur de mouvement linéaire (A/B, sens/fréquence) avec jusqu'à 2 impulsions de référence
• Codeur absolu SSI
• Horodatage NetTime : données d'entrée, position cible, changement de position, changement de front, changement de compteur

Ce module est un module de processeur de signal numérique multifonction.Il peut être utilisé de manière extrêmement flexible pour une grande variété de tâches impliquant le traitement ou la génération de signaux numériques.Deux exemples d'applications principales incluent le contrôle d'étages de sortie pas à pas avec des signaux d'impulsion et de direction ou l'utilisation d'une émulation d'encodeur.Dans cette application, par exemple, des variateurs de fréquence ou des axes asservis avec la fonction de suivi de vitesse peuvent suivre un axe maître réel ou virtuel.

Une caractéristique essentielle supplémentaire est la fonction d'horodatage intégrée du module.Il permet de générer des courbes de rampes de compteur quasiment indépendamment des temps de cycle du bus lors d'une émulation codeur par exemple.Seuls la valeur du compteur cible et le moment où elle doit être atteinte sont transférés.Le module génère automatiquement les valeurs de compteur correspondantes au moment opportun, avec une résolution précise de la microseconde et indépendamment de l'horloge du bus.
