Name: X67BC8321.L12 Contrôleur de bus B&R X67 SYSTEM Nœud contrôlé POWERLINK V1/V2
Brand: Joyoung International Trading Co.,Ltd
SKU: X67BC8321.L12
Price: 4,690.00 USD
Availability: InStock

Aperçu Produits PLC d'automation de B&R

X67BC8321.L12 Contrôleur de bus B&R X67 SYSTEM Nœud contrôlé POWERLINK V1/V2

Détails sur le produit:

Lieu d'origine:	L'AUTRICHE
Nom de marque:	B&R
Certification:	CE
Numéro de modèle:	X67BC8321.L12

Conditions de paiement et expédition:

Quantité de commande min:	1EA
Prix:	USD
Détails d'emballage:	Original
Délai de livraison:	3-5 jours ouvrables
Conditions de paiement:	T/T
Capacité d'approvisionnement:	10EA

Contact

Description de produit détaillée

Marque de produit:	B&r	modèle du produit:	X67BC8321.L12
type de produit:	Contrôleur d'autobus	Entrées/Sorties:	16 chaînes numériques
Alimentation E/S:	24 VCC	Dimensions:	5315542 millimètres
Lester:	350g	garantie:	1 an
Mettre en évidence:	X67BC8321.L12 , SYSTÈME B&R X67

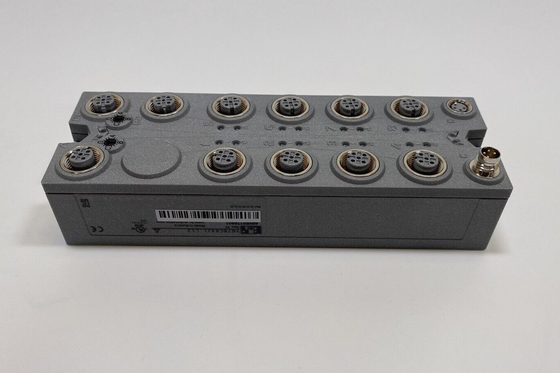

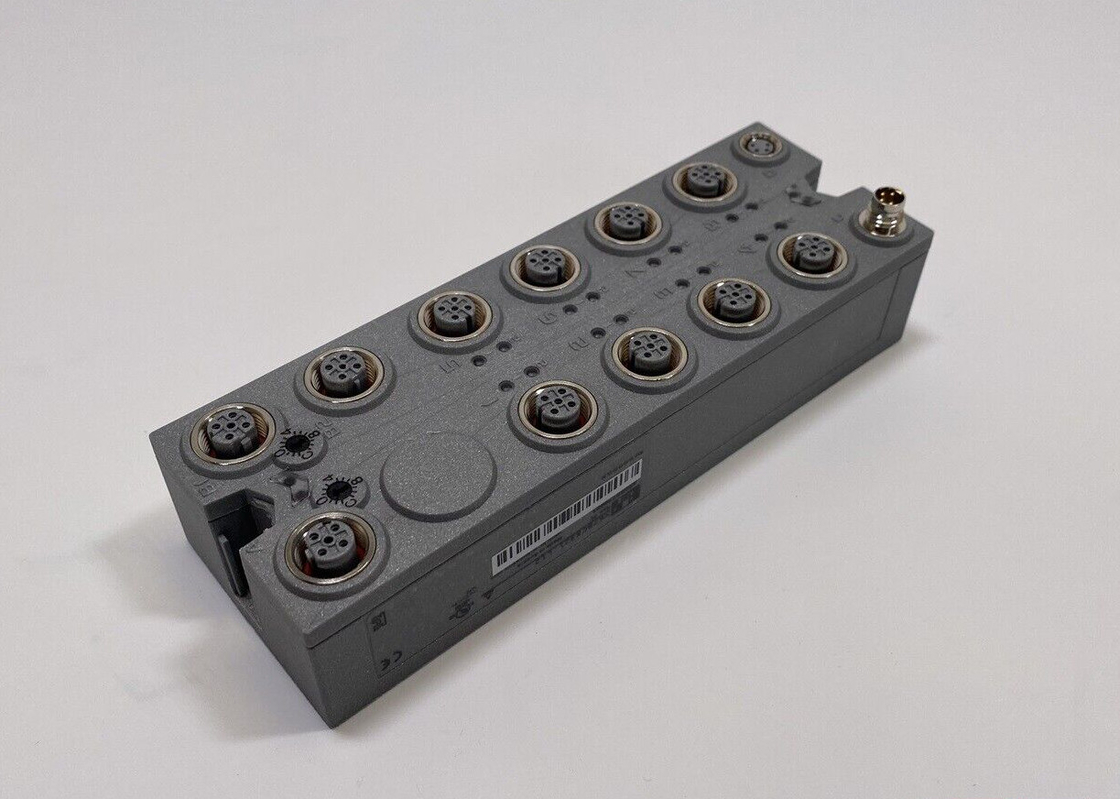

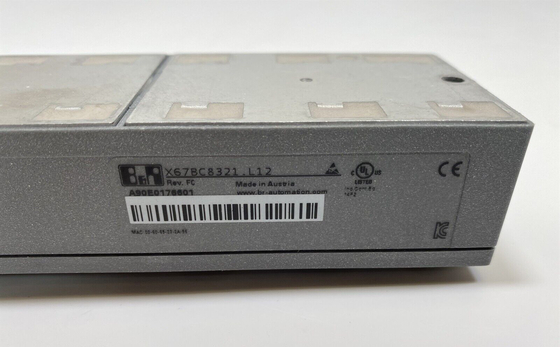

X67BC8321.L12 Contrôleur de bus B&R X67 SYSTEM POWERLINK (V1/V2) Nœud contrôlé

X67BC8321.L12 Contrôleur de bus B&R X67 SYSTEM Nœud contrôlé POWERLINK V1/V2 0

NUMÉRO D'ARTICLE:

X67BC8321.L12

LA DESCRIPTION:

POWERLINK
16 canaux numériques, configurables en entrées ou sorties
Connexions M12
Hub intégré pour un câblage efficace
Configuration des E/S et mise à jour du firmware via le bus de terrain
Connexion intégrée à l'extension locale via X2X Link pour jusqu'à 250 modules supplémentaires
Cycle d'E/S configurable (à partir de 200 ms)

Le contrôleur de bus permet de connecter des nœuds d'E/S X2X Link à POWERLINK.Il est également possible de faire fonctionner le cycle X2X Link de manière synchrone 1:1 ou synchrone avec POWERLINK à l'aide d'un prescaler.

Des nœuds d'E/S X2X Link supplémentaires (modules X67 ou autres modules basés sur X2X Link) peuvent être connectés à l'aide de la connexion X2X Link intégrée.Mécaniquement, POWERLINK est connecté via un connecteur Ethernet M12 à codage D standard conforme à la norme IP67.

POWERLINK est un protocole standard pour Fast Ethernet doté de caractéristiques de temps réel dur.Le groupe de normalisation POWERLINK (EPSG) veille à ce que la norme reste ouverte et soit continuellement développée :www.ethernet-powerlink.org.

Brève description

Contrôleur de bus	Nœud contrôlé POWERLINK (V1/V2)

informations générales

Entrées/Sorties	16 canaux numériques, configurables en tant qu'entrées ou sorties à l'aide d'un logiciel, entrées avec fonctions supplémentaires
Tension d'isolement entre voie et bus	500Veff
Tension nominale	24 Vcc
Code d'identification B&R
Contrôleur de bus	0xA90E
Module E/S interne	0x1A1D
Alimentation capteur/actionneur	0,5 A courant de sommation
Indicateurs d'état	Fonction E/S par voie, tension d'alimentation, fonction bus
Diagnostique
Les sorties	Oui, en utilisant l'indicateur d'état LED et le logiciel
Alimentation E/S	Oui, en utilisant l'indicateur d'état LED et le logiciel
Type de connexion
Bus de terrain	M12, codage D
Lien X2X	M12, codage B
Entrées/Sorties	8x M12, codage A
Alimentation E/S	M8, 4 broches
Puissance de sortie	Alimentation 15 W X2X Link pour modules E/S
Consommation d'énergie
Bus de terrain	4,2 W
E/S internes	2,5 W
Alimentation X2X Link	24,3 W à la puissance de sortie maximale pour les modules d'E/S connectés
Certificats
CE	Oui
UKCA	Oui
ATEX	Zone 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 - Max.60°C TÜV 05 ATEX 7201X
UL	cULus E115267 Équipement de contrôle industriel
HazLoc	cCSAus 244665 Équipement de contrôle de processus pour emplacements dangereux Classe I, Division 2, Groupes ABCD, T5
CAE	Oui
KC	Oui

Interfaces

Bus de terrain	Nœud contrôlé POWERLINK (V1/V2)
Taper	Type 2
Une variante	2x interface M12 (hub), 2x connecteur femelle sur module
Longueur de la ligne	Max.100 m entre 2 stations (longueur de segment)
Taux de transfert	100 Mbit/s
Transférer
Couche physique	100BASE-TX
Semi-duplex	Oui
Un duplex plein	Non
Auto-négociation	Oui
Auto-MDI/MDIX	Oui
Délai de propagation du concentrateur	0,96 à 1 µs
Min.temps d'un cycle
Bus de terrain	200 μs
Lien X2X	200 μs
Synchronisation entre les systèmes de bus possible	Oui

Alimentation E/S

Tension nominale	24 Vcc
Plage de tension	18 à 30 Vcc
Protection intégrée	Protection contre l'inversion de polarité
Consommation d'énergie
Alimentation capteur/actionneur	Max.12W

Alimentation capteur/actionneur

Tension	Alimentation E/S moins chute de tension pour la protection contre les courts-circuits
Chute de tension pour la protection contre les courts-circuits à 0,5 A	Max.2 VCC
Courant de sommation	Max.0,5 A
Résistant aux courts-circuits	Oui

Entrées numériques

Caractéristiques d'entrée selon EN 61131-2	Type 1
Tension d'entrée	18 à 30 Vcc
Courant d'entrée à 24 VDC	Tapez.4mA
Circuit d'entrée	Évier
Filtre d'entrée
Matériel	≤10 µs (voies 1 à 4) / ≤70 µs (voies 5 à 16)
Logiciel	0 ms par défaut, configurable entre 0 et 25 ms par intervalles de 0,2 ms
Résistance d'entrée	Tapez.6 kΩ
Fonctions supplémentaires	Comptage d'événements 50 kHz, mesure de porte
Seuil de commutation
Bas	<5 Vcc
Haute	>15 VCC

Compteurs d'événements

Quantité	2
Formulaire de signalisation	Impulsion d'onde carrée
Évaluation	Chaque front négatif, compteur cyclique
Fréquence d'entrée	Max.50 kHz
Compteur 1	Entrée 1
Compteur 2	Entrée 3
Fréquence du compteur	Max.50 kHz
Taille du compteur	16 bits

Mesure de porte

Quantité	1
Formulaire de signalisation	Impulsion d'onde carrée
Évaluation	Front positif - Front négatif
Fréquence du compteur
Interne	48 MHz, 3 MHz, 187,5 kHz
Taille du compteur	16 bits
Durée de la pause entre les impulsions	≥100µs
Durée d'impulsion	≥20µs
Entrées prises en charge	Entrée 2 ou entrée 4

Sorties numériques

Une variante	FET à source de courant
Tension de commutation	Alimentation E/S moins tension résiduelle
Courant de sortie nominal	0,5 A
Courant nominal total	8 A
Circuit de sortie	La source
Protection de sortie	Arrêt thermique en cas de surintensité ou de court-circuit, protection intégrée pour la commutation de charges inductives, protection contre l'inversion de polarité de l'alimentation de sortie
État diagnostique	Surveillance de sortie avec retard de 10 ms
Courant de fuite lorsque la sortie est désactivée	5µA
Mise en marche après arrêt de surcharge	Environ.10 ms (dépend de la température du module)
Tension résiduelle	<0,3 V à 0,5 A de courant nominal
Courant de court-circuit de crête	<12 A
Délai de commutation
0 → 1	<400 µs
1 → 0	<400 µs
Fréquence de commutation
Charge résistive	Max.100Hz
Charge inductive	Voir la section « Commutation de charges inductives ».
Tension de freinage lors de la coupure des charges inductives	50 Vcc

Propriétés électriques

Isolation électrique	Bus isolé de POWERLINK et voie Canal non isolé du canal

Des conditions de fonctionnement

Sens de montage
N'importe quel	Oui
Élévation de l'installation au-dessus du niveau de la mer
0 à 2000 mètres	Sans limite
>2000 mètres	Réduction de la température ambiante de 0,5°C par 100 m
Degré de protection selon EN 60529	IP67

Conditions ambiantes

Température
Opération	-25 à 60°C
Déclassement	-
Stockage	-40 à 85°C
Le transport	-40 à 85°C

Propriétés mécaniques

Dimensions
Largeur	53 millimètres
Hauteur	155 millimètres
Profondeur	42 millimètres
Lester	350g
Couple pour les connexions
M8	Max.0,4 Nm
M12	Max.0,6 Nm
