Lieu d'origine: | L'AUTRICHE |
Nom de marque: | B&R |
Certification: | CE |
Numéro de modèle: | 8BVI0055HWD0.000-1 |
Quantité de commande min: | 1EA |
---|---|
Prix: | USD |
Détails d'emballage: | Original |
Délai de livraison: | 3-5 jours ouvrables |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 10EA |

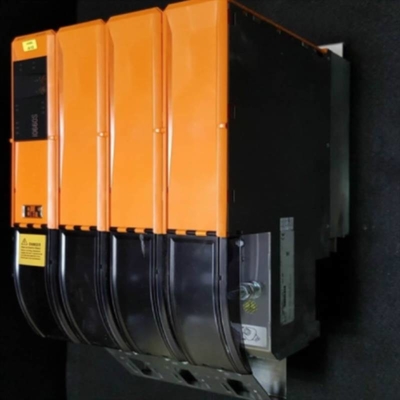

Marque de produit: | B&R | modèle du produit: | 8BVI0055HWD0.000-1 |
---|---|---|---|
type de produit: | Module d'inverseur | Certificats: | CE |
Connexion bus CC: | 750 Vcc | Dimensions: | 53*317*263mm |
Lester: | Environ. 2,9 kg | garantie: | 1 an |
Mettre en évidence: | Module onduleur B&R ACOPOSmulti,8BVI0055HWD0.000-1 |
Code d'identification B&R | 0x20B5 |
Type de refroidissement et de montage | Montage mural |
Emplacements pour modules enfichables | 2 |
Certificats | |
CE | Oui |
Sécurité fonctionnelle | Oui |
UL | cULus E225616 Équipement de conversion de puissance |
CAE | Oui |
KC | Oui |
Tension | |
Nominal | 750 Vcc |
Consommation d'énergie continue | 11,19kW |
Puissance dissipée en fonction de la fréquence de commutation | |
Fréquence de découpage 5 kHz | [1.2 * JeM² + 2,62 * JeM+ 100] W |
Fréquence de découpage 10 kHz | [2.56 * JeM² + 2,8 * JeM+ 200] W |
Fréquence de découpage 20 kHz | [6 * jeM² - 9,4 * JeM+ 430] W |
Capacité du bus CC | 330 µF |
Une variante | Fond de panier ACOPOSmulti |
Tension d'entrée | 25 VCC ±1,6 % |
Capacité d'entrée | 23,5 µF |
Max.consommation d'énergie | 16 W + PSLOT1+PSLOT2+PSortie 24 V+PFrein(s) de maintien |
Une variante | Fond de panier ACOPOSmulti |
Quantité | 2 |
Tension de sortie | |
Tension du bus continu (UCC) : 260 à 315 VCC | 25 Vcc * (UCC/315) |
Tension du bus continu (UCC) : 315 à 800 VCC | 24 Vcc ±6 % |
Protection par fusible | 250 mA (temporisé) électronique, réarmement automatique |
Quantité | 2 |
Puissance continue par connexion moteur | 5,5kW |
Courant continu par connexion moteur | 7,6 Aeff |
Réduction du courant continu en fonction de la fréquence de commutation | |
Fréquence de découpage 5 kHz | Pas de réduction |
Fréquence de découpage 10 kHz | 0,22 A/K (à partir de 43°C) |
Fréquence de découpage 20 kHz | 0,15 A/K (à partir de -14°C) |
Réduction du courant continu en fonction de l'élévation de l'installation | |
A partir de 500 m d'altitude | 0,76 Aeffpar 1000 m |
Courant de crête par connexion moteur | 18,9 Aeff |
Fréquence de commutation nominale | 5kHz |
Fréquences de commutation possibles | 5 / 10 / 20 kHz |
Contrainte d'isolement du moteur connecté selon CEI TS 60034-25:2004 | Courbe de valeur limite A |
Mesures protectives | |
Protection de surcharge | Oui |
Protection contre les courts-circuits et les défauts à la terre | Oui |
Max.Fréquence de sortie | 598Hz |
Une variante | |
U, V, W, PE | Connecteur |
Connexion de blindage | Oui |
Section de raccordement des bornes | |
Fils souples et à brins fins | |
Avec embouts de fil | 0,25 à 6 mm² |
Données d'approbation | |
UL/C-UL-US | 30 à 10 AWG |
ASC | 28 à 10 AWG |
Dimension de la section du câble de raccordement de la connexion de blindage | 12 à 22 millimètres |
Max.longueur de la ligne moteur en fonction de la fréquence de commutation | |
Fréquence de découpage 5 kHz | 25 mètres |
Fréquence de découpage 10 kHz | 25 mètres |
Fréquence de découpage 20 kHz | 10 mètres |
Quantité | 2 |
Tension de sortie | 24 VCC +5,8 % / -0 % |
Courant continu | 1,1 A |
Max.résistance interne | 0,5 Ω |
Potentiel d'extinction | Environ.30V |
Max.énergie d'extinction par commutation | 1,5 Ws |
Max.fréquence de commutation | 0,5Hz |
Mesures protectives | |
Protection contre les surcharges et les courts-circuits | Oui |
Surveillance de circuit ouvert | Oui |
Surveillance de sous-tension | Oui |
Seuil de réponse pour la surveillance de circuit ouvert | Environ.0,25 A |
Seuil de réponse pour la surveillance de sous-tension | 24 Vcc +0% / -4% |
Quantité | 4 (2 par axe) |
Circuit | Évier |
Isolation électrique | |
Entrée - Module onduleur | Oui |
Entrée - Entrée | Oui |
Tension d'entrée | |
Nominal | 24 Vcc |
Maximum | 30 Vcc |
Courant d'entrée à la tension nominale | Environ.30mA |
Seuil de commutation | |
Bas | <5V |
Haute | >15V |
Retard de commutation à la tension d'entrée nominale | |
Activer 1 → 0, PWM désactivé | Max.20,5 millisecondes |
Activer 0 → 1, prêt pour PWM | Max.100 µs |
Modulation par rapport au potentiel de terre | Max.±38V |
Connexions des signaux OSSD | Permis Max.longueur de l'impulsion de test : 500 µs |
Quantité | 2 |
Circuit | Évier |
Isolation électrique | |
Entrée - Module onduleur | Oui |
Entrée - Entrée | Oui |
Tension d'entrée | |
Nominal | 24 Vcc |
Maximum | 30 Vcc |
Seuil de commutation | |
Bas | <5V |
Haute | >15V |
Courant d'entrée à la tension nominale | Environ.10 mA |
Délai de commutation | |
Front montant | 52 µs ±0,5 µs (filtré numériquement) |
Front descendant | 53 µs ±0,5 µs (filtré numériquement) |
Modulation par rapport au potentiel de terre | Max.±38V |
Capacité de décharge | 0,2 µF |
Orientations de montage autorisées | |
Suspendu verticalement | Oui |
Horizontale, face vers le haut | Oui |
Debout horizontalement | Non |
Élévation de l'installation au-dessus du niveau de la mer | |
Nominal | 0 à 500 mètres |
Maximum | 4000 mètres |
Degré de pollution selon EN 61800-5-1 | 2 (pollution non conductrice) |
Catégorie de surtension selon EN 61800-5-1 | III |
Degré de protection selon EN 60529 | IP20 |
Température | |
Opération | |
Nominal | 5 à 40°C |
Maximum | 55°C |
Stockage | -25 à 55°C |
Le transport | -25 à 70°C |
Humidité relative | |
Opération | 5 à 85% |
Stockage | 5 à 95% |
Le transport | Max.95% à 40°C |
Dimensions | |
Largeur | 53 millimètres |
Hauteur | 317 millimètres |
Profondeur | |
Montage mural | 263 millimètres |
Lester | Environ.2,9 kg |
Largeur des modules | 1 |
