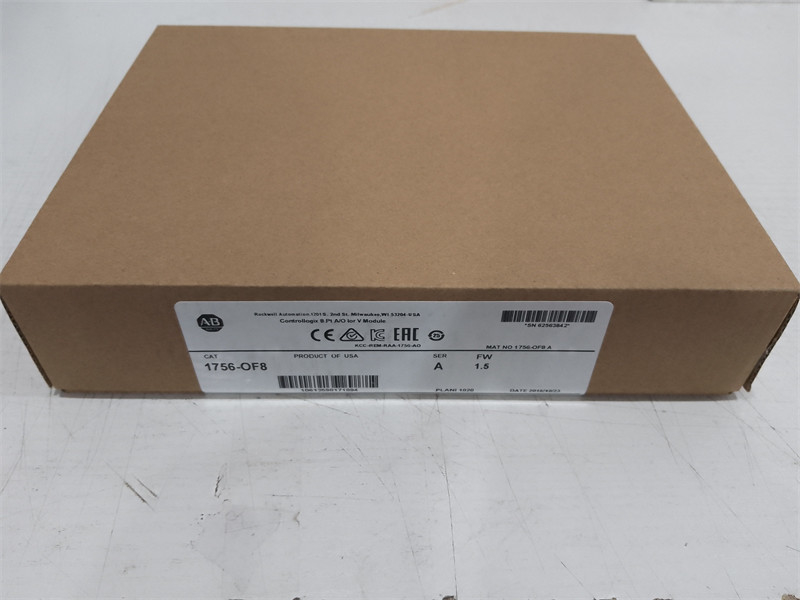

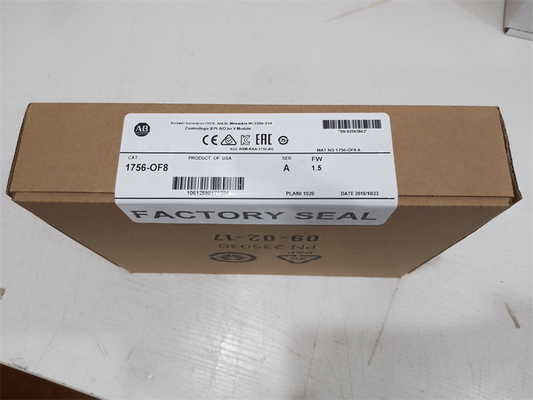

Allen-Bradley 1756-OF8 ControlLogix 8 module de la pinte A/O I ou du V

Allen-Bradley 1756-OF8 ControlLogix 8 module de la pinte A/O I ou du V

Spécifications techniques
Attribut 1756-OF8/A, 1756-OF8K/A 1756-OF8/B, 1756-OF8K/B
Produit huit tensions ou actuel
± 10V de chaîne de sortie
0… 20 mA
Tension de résolution : 15 bits à travers 10.5V - 320 μV/bit
Actuel : 16 bits à travers 21 mA - 325 nA/bit
Aspiration actuelle @ 5.1V 150 mA 200 mA
Aspiration actuelle @ 24V 210 mA 300 mA
Puissance totale 5,8 W 8,22 W de carte mère
Tension et carte mère actuelle d'estimations : 5.1V C.C, 150 mA de maximum ; 24V C.C, 210 mA de maximum
Tension de sortie : -10… +10V
Courant de sortie : 0… 20mA
Carte mère : 5.1V C.C, 200 mA de maximum ; 24V C.C, 300 mA de maximum
Tension de sortie : -10… +10V
Courant de sortie : 0… 20mA
Dissipation de puissance 5,8 W ; charges de 0… 750 ohms 8,22… 2 W ; charges de 0… 750 ohms
Dissipation thermique 16,78 BTU/hr 28,03 BTU/hr
Sortie actuelle de détection de circuit ouvert seulement (la sortie doit être placée à >0.1 le mA)
C.C du ± 24V de C.C de la protection 24V de surtension
De court-circuit de protection courant électroniquement limité à 21 mA ou moins
Tension de capacité d'entraînement : > 2000 Ω
Actuel : 0… 750 Ω
°C 25 < 2="" ms="" to="" 95=""> calibré d'exactitude de temps de stabilisation @ (°F) 77 meilleur que 0,05% de gamme de 0… 21 mA, -10,4… 10.4V
Intervalle de calibrage 12 mois NON-DÉTERMINÉ typique
°C compensé de la dérive 50 μV/
100 °C de nA/°C 20 μV/
80 nA/°C
Dérive de gain avec la température, tension maximum : 25 ppm/°C, 520 μV/°C
Actuel : 50 ppm/°C, tension de 1050 μA/°C : °C de 18h, 125 μV/°C
Actuel : 30 ppm/°C, 630 mA/°C
Tension d'erreur de module : 0,15% de gamme
Actuel : 0,3% de tension de gamme : 0,1% de gamme
Actuel : 0,2% de gamme
Temps de balayage de module, virgule flottante de Mme de la minute 12
nombre entier de 8 Mme
Virgule flottante à 32 bits d'IEEE de mode de nombre entier de format de données (a laissé justifié, complément de 2 s)
R-échelle DAC, monotonicity de méthode de conversion de module sans des codes absents
La tension 250V (continu), type renforcé d'isolement d'isolation, a produit des canaux à
Carte mère
Aucun isolement entre différents canaux de sortie
250V (continu), de base (1) le type d'isolation, a produit des canaux à
Carte mère
Aucun isolement entre différents canaux de sortie
(1) des modules de la série A ont été spécifiés à l'isolation renforcée basée sur la terminologie UL508. Des modules de la série B type-sont examinés à la même tension de résistance diélectrique comme modules mais utilisation de la série A
terminologie à jour basée sur le CEI 61010-1, isolation principale.
Saisie de module électronique, logiciel configurable
TB démontable 1756-TBNH
1756-TBSH
RTB verrouillant mécanique défini par l'utilisateur
Largeur de fente 1
Taille de fil
1756-TBNH
Connexion simple de fil : 0,33… 2,1 millimètres 2 (A.W.G. 22… 14) de solide ou câblage cuivre échoué, évalué au °C 105 (°F) 221 ou plus grand, 1,2 millimètres (3/64 po.)
maximum d'isolation. Ne câblez pas plus d'un conducteur sur aucun terminal.
Double connexion de fil : 0,33… 1,3 millimètres 2 (A.W.G. 22… 16) de solide ou câblage cuivre échoué, évalué au °C 105 (°F) 221 ou plus grand, 1,2 millimètres (3/64 po.)
maximum d'isolation. Ne câblez pas plus de deux conducteurs sur aucun terminal
1756-TBSH
La connexion simple de fil, 0,33… 2,1 solides du millimètre 2 (A.W.G. 22… 14), ou le câblage cuivre protégé échoué ont évalué au °C 105 (°F) 221, ou plus grand, 1,2 millimètres
(3/64 po.) maximum d'isolation. Ne câblez pas les conducteurs multiples sur aucun terminal
Spéc. 1756-TBNH de couple de TB : N 1,36•m (12 livres•dans)
Catégorie de câblage (2)
(2) utilisation cette information de Category de conducteur pour le cheminement de conducteur de planification. Voyez le câblage d'automation industrielle et des directives de fondre, la publication 1770-4.1.
1 - sur des ports de signal
Type de clôture aucun (de style ouvert)
Code T4 de la température
