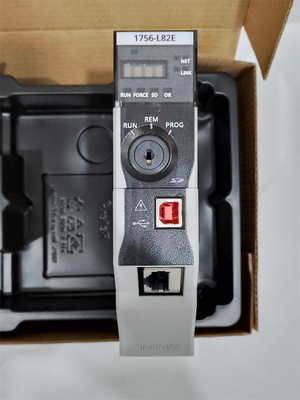

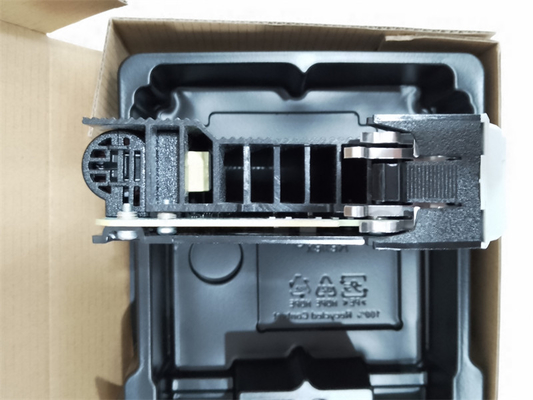

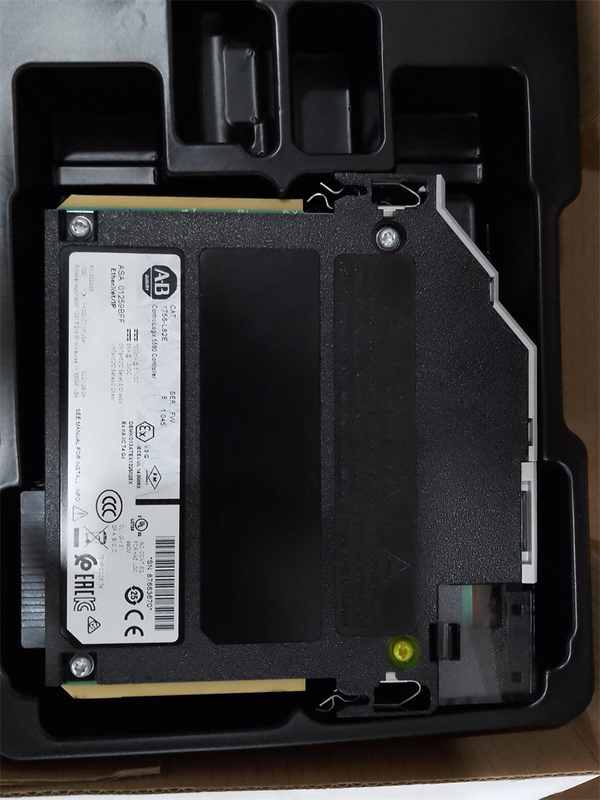

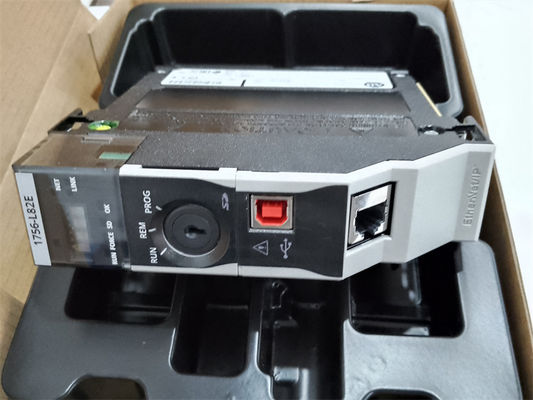

Contrôleur Brand New de PLC d'Allen-Bradley 1756-L82E ControlLogix 5580

Allen-Bradley 1756-L82E est un contrôleur de ControlLogix 5580. Ce contrôleur fait partie du produit le plus moderne de ControlLogix, particulièrement conçu pour répondre à l'exigence industrielle d'aujourd'hui quant à l'intégration et à la connectivité.

Le 1756-L82E vient avec un port de communication incorporé de l'Ethernet I/P, le soutien rapide et les vitesses d'Ethernet de gigabit spécifiquement, 10/100 Mbps et 1 débit de transmission de GBP. Ce port de communication est idéal pour la connexion avec le réseau Ethernet d'usine linéaire. En plus, il permet le déploiement rapide pendant que l'Ethernet soutient l'utilisation des composants disponibles dans le commerce de réseau Ethernet aussi bien que des composants industriels de catégorie pour la fiabilité accrue. Le port Ethernet peut être employé pour tous les types de buts de communication tels que la programmation, la communication avec le contrôle de surveillance et les systèmes aussi bien que la communication de l'interface de machine par acquisition de données (SCADA) et humaine (HMI) avec l'entrée-sortie et les contrôleurs à distance dans le même réseau. En plus, le 1756-L82E vient avec 1 port de communication d'USB qui est conçu pour la communication standard excepté la communication industrielle et d'échange de données.

Le 1756-L82E vient avec de la mémoire et des bateaux de l'utilisateur 5MB avec un 1784-SD2 qui tient la mémoire non-volatile de l'utilisateur 2GB. Ce contrôleur soutient jusqu'à 128 000 entrées-sorties discrètes, entrée-sortie de 4000 analogues. Il n'exige pas l'utilisation des batteries de maintenir des données dans la mémoire à accès sélectif du contrôleur (RAM) pendant que ce contrôleur est équipé d'un module plus favorable à l'environnement de stockage de l'énergie qui se compose de condensateurs, cependant, ce stockage de l'énergie ne peut pas être de remplacer et enlevait du contrôleur.

Semblable à l'autre contrôleur de ControlLogix, le 1756-L82E est un module basé par châssis qui est compatible avec 1756-A4, 1756-A4K, 1756-A7, 1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, la série B, châssis de 1756-A17 K de la série C ControlLogix.

Le 1756-L82E a un module contrôleur-adapté de stockage de l'énergie qui élimine le besoin de batterie externe et tire 5mA actuel de la carte mère à C.C 1.2V et dessine 1.2mA à C.C 5.1V. Un isolement du circuit 50V est fourni du port de port-à-Ethernet d'USB, de la port-à-carte mère d'USB, et de la port-à-carte mère d'Ethernet, utilisant une isolation principale examinée à C.A. 1000V pendant 60 secondes. Le 1756-L82E peut soutenir un maximum d'entrée-sortie de 128 000 Digital, et l'entrée-sortie de 4000 analogues. Si opérationnel, il absorbe 6.2W de la chaleur et a une dissipation thermique maximum de 21,2 BTU/hr. La communication sur le 1756-L82E est réalisée par l'intermédiaire du port intégré d'USB 2,0 et du port Ethernet incorporé par contrôleur. Elle a un port Ethernet de 1 gigaoctet qui soutient la communication ultra-rapide, et le contrôle de mouvement intégré, et peut soutenir un maximum de 175 noeuds. Le 1756-L82E a une température ambiante fonctionnelle entre 0 °C et °C 60 (32 le °F et °F) 140 à l'humidité 5-95% sans condensation et a une température non-opérationnelle entre le °C -40 et 85 (- °F) 40 et 185. Le 1756-L82E a une estimation opérationnelle de choc de 30G et peut maintenir la fonction à une vibration de fonctionnement de 2G à 10-500Hz.
