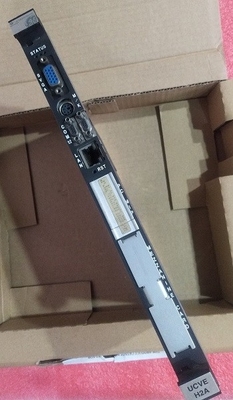

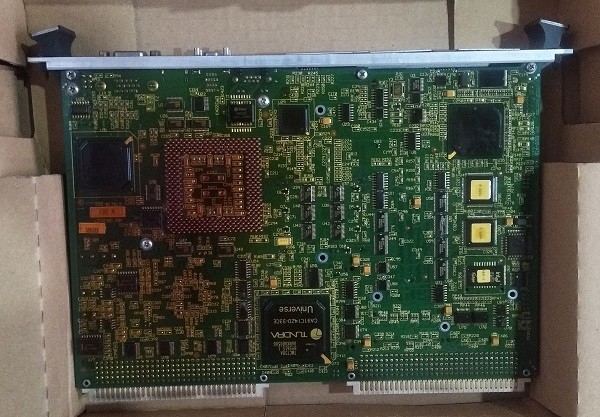

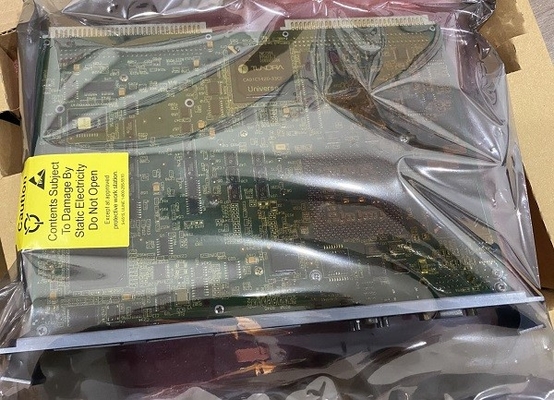

GE IS215UCVEH2A Planches et contrôle de turbine

Génération génétiqueIS215UCVEH2A Systèmes industriels génétiquement modifiés

Détails du produit:

Informations complémentaires:

Définition:

Les systèmes de commande Mark VI sont disponibles sous forme simple et triple redondante pour les petites applications et les grands systèmes intégrés avec un contrôle allant d'un seul module à de nombreux modules distribués.Le nom Triple Module Redundant (TMR) est dérivé de l'architecture de base avec trois modules de contrôle complètement séparés et indépendantsLe Mark VI est la troisième génération de systèmes de commande triple redondants qui ont été mis au point par GE en 1983.Des racks VME de 21 emplacements pour les cartes d'E/S à 40 ms, y compris pour le vote des donnéesLes entrées sont votées dans le logiciel dans un schéma appelé tolérance à la faute mise en œuvre par logiciel (SIFT).La carte VCMI de chaque module de commande reçoit des entrées du module de commande de l'arrière-plan et d'autres modules via son propre IONet.

En plus de l'E/S à usage général, le Mark VI dispose d'une grande variété de cartes conçues pour une interface directe avec des capteurs et des actionneurs uniques.Cela réduit ou élimine une quantité substantielle d'instruments interposés dans de nombreuses applicationsEn conséquence, de nombreuses défaillances potentielles en un seul point sont éliminées dans la zone la plus critique pour améliorer la fiabilité de fonctionnement et réduire la maintenance à long terme.L'interface directe avec les capteurs et les actionneurs permet également aux services de diagnostic d'interroger directement les appareils de l'équipement pour une efficacité maximaleCes données sont utilisées pour analyser les performances des appareils et des systèmes.

Un relais de contrôle de synchronisation externe est connecté en série au relais de synchronisation permissif interne K25P et au relais de synchronisation automatique K25 via le TTUR.La rétroaction de l'heure de fermeture réelle de l'interrupteur est fournie par un contact 52G/a de l'interrupteur du générateur (pas un relais auxiliaire) pour mettre à jour la base de donnéesUn relais de contrôle de synchronisation interne K25A est fourni sur le TTUR; cependant,le calcul de la phase de sauvegarde / glissement pour ce relais est effectué dans le module de protection de sauvegarde ou via un relais de vérification de synchronisation de sauvegarde externeLa synchronisation manuelle est disponible depuis une station de l'opérateur sur le réseau ou depuis un synchroscope.

Le module prend en charge différents modes de commande, y compris la commande proportionnelle et la commande ON/OFF. Il permet une régulation précise de la tension ou une simple commutation ON/OFF,l'adaptation aux exigences opérationnelles spécifiques et l'offre de souplesse dans le contrôle des dispositifs connectés.

Le module est doté de paramètres de commande programmables, permettant la personnalisation des actions de commande en fonction des exigences spécifiques.décalage, ou temps de réponse du contrôle, offrant une flexibilité pour atteindre les performances de contrôle souhaitées.

Le module intègre des fonctionnalités de détection et de protection avancées, il surveille en permanence les signaux de tension et les états de sortie, détectant les anomalies ou les conditions de défaut.Il peut déclencher des mesures de protection appropriées, comme l'activation de l'alarme ou l'arrêt de l'équipement, pour prévenir de nouveaux dommages et assurer la sécurité opérationnelle.
