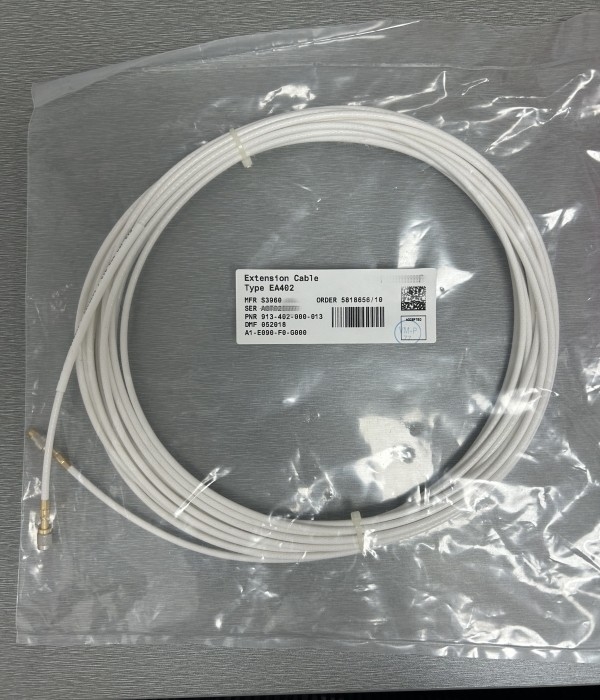

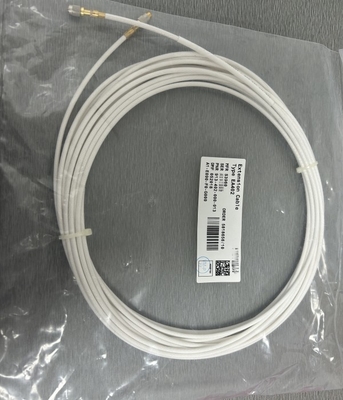

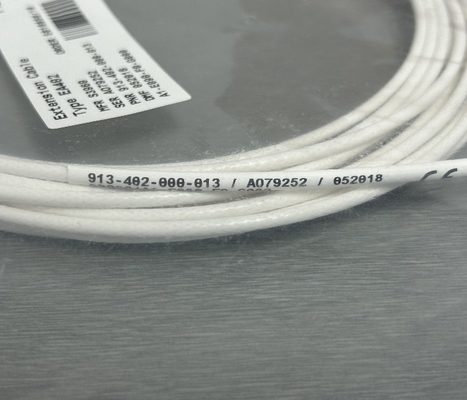

EA402 913-402-000-013 Cable d'extension du système de mesure de proximité en stock

EA402 913-402-000-013 Cable d'extension du système de mesure de proximité en stock

Détails du produit:

Définition:

Ce système de proximité permet de mesurer sans contact le déplacement relatif des éléments mobiles de la machine.Il est particulièrement adapté pour mesurer la vibration relative et la position axiale des arbres rotatifs de la machine, tels que ceux qui se trouvent dans les turbines à vapeur, à gaz et hydrauliques, ainsi que dans les alternateurs, les turbocompresseurs et les pompes.

Le système est basé sur un transducteur sans contact TQ 402 ou TQ 412 et un conditionneur de signal IQS 450.Le système produit une tension ou un courant proportionnel à la distance entre la pointe du transducteur et la cible, comme un arbre de machine.

La partie active du transducteur est une bobine de fil qui est moulée à l'intérieur de la pointe du dispositif, en Torlon ® (polyamide-imide).Le matériau cible doit, dans tous les cas, être métallique.

Le corps du transducteur est disponible avec fil métrique ou impérial. La version TQ 412 est destinée aux applications de montage inverse.d'une largeur n'excédant pas 1 mm,On peut commander différentes longueurs de câble (intégrale et prolongée).

Le conditionneur de signal IQS 450 contient un démodulateur de modulateur haute fréquence qui fournit un signal de conduite au transducteur.Cela génère le champ électromagnétique nécessaire utilisé pour mesurer l'écartLe circuit du conditionneur est constitué de composants de haute qualité et est monté dans une extrusion en aluminium.

Les transducteurs TQ 402 et TQ 412 peuvent être associés à un seul câble d'extension EA 402 pour allonger efficacement l'avant.des boîtes de jonction et des protecteurs d'interconnexion sont disponibles pour la protection mécanique et environnementale de la connexion entre les câbles intégrés et les câbles d'extension.

Le système de proximité peut être alimenté par des modules de traitement du signal associés ou par une alimentation en rack.

Informations relatives à la commande
