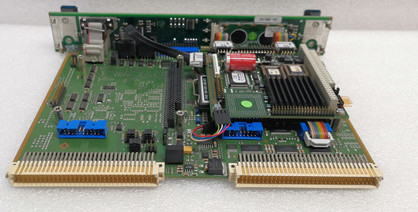

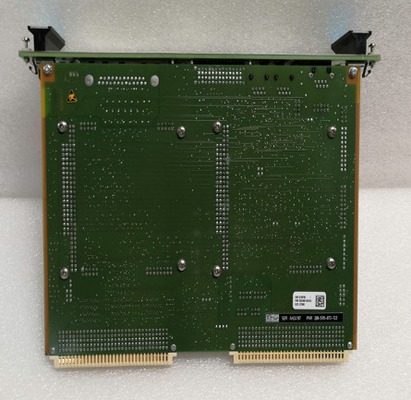

CPUM 200-595-072-122 Contrôleur du rack de cartes d'entrée/sortie et carte d'interface de communication

CPUM 200-595-072-122: les coûts de production et les coûts d'exploitationContrôleur du rack de cartes d'entrée/sortie et carte d'interface de communication

Détails du produit:

Définition:

The CPUM and IOCN modular CPU card and input/output card is a rack controller and communications interface card pair that acts as a system controller and data communications gateway for a rack-based machinery protection system (MPS) and/or condition monitoring system (CMS) from product line.

Différentes cartes de surveillance sont disponibles pour les applications de protection des machines, de surveillance de l'état et/ou de surveillance de la combustion.cartes de protection des machines telles que la paire de cartes de protection des machines MPC4/IOC4T et la paire de cartes de surveillance analogique AMC8/IOC8T, et cartes de surveillance de l'état telles que la paire de cartes de surveillance XMV16/XIO16T pour les vibrations et la paire de cartes de surveillance XMC16/XIO16T pour la combustion.

Optionnellement, une carte CPUM peut être équipée d'un module de communication en série (en plus du module CPU) afin de prendre en charge des connexions en série supplémentaires.Ceci est la version en série redondante de la carte CPUM.

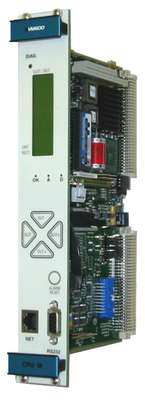

Les connexions Ethernet et série primaires du module CPUM sont disponibles via des connecteurs situés sur le panneau avant du CPUM.la connexion Ethernet primaire peut être acheminée vers un connecteur situé sur le panneau avant de l'IOCN (au lieu du connecteur du CPUM)Lorsque la carte IOCN associée est utilisée, les connexions Ethernet secondaires et sérielles sont disponibles via connect

Toutes les cartes CPUM sont équipées d'un module CPU qui prend en charge deux connexions Ethernet et deux connexions série.

Renseignements sur la commande

Différentes versions de la carte CPUM peuvent être fournies préconfigurées avec différentes configurations, comme indiqué par le code à 9 chiffres dans le numéro de commande (610-1CC-CCC).

¥1CC-CCC ¥ représente les différentes configurations pouvant être utilisées par un produit fini.610-100-000 correspond à la configuration "standard" qui est téléchargée sur une carte CPUM (200-595-0Ss-HHh), si aucune autre configuration n'est spécifiée. Pour plus d'informations sur d'autres configurations, contactez votre représentant local de Meggitt ou Meggitt SA pour plus d'informations. Ss représente la version du firmware (logiciel intégré) et Hh la version matérielle d'une carte. des incréments de S/H pour les modifications majeures susceptibles d'affecter l'interchangeabilité du produit et des incréments de S/H pour les modifications mineures qui n'ont pas d'effet sur l'interchangeabilité.

VVV représente les différentes versions du firmware (logiciel intégré) et des versions matérielles qui peuvent être utilisées par un produit fini.
