MPC4 200-510-150-011 Carte de protection des machines

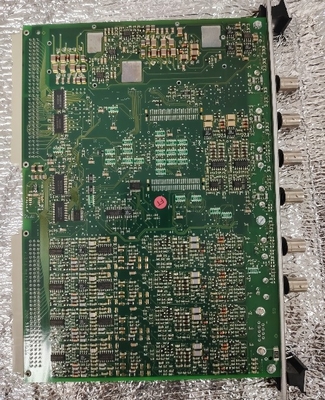

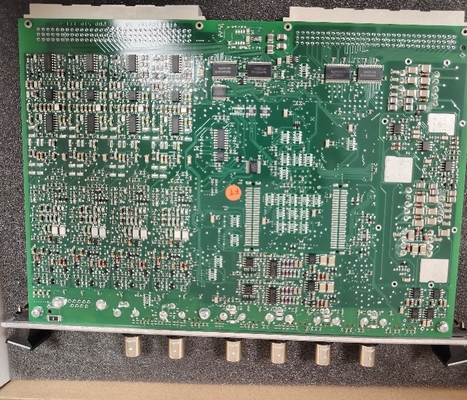

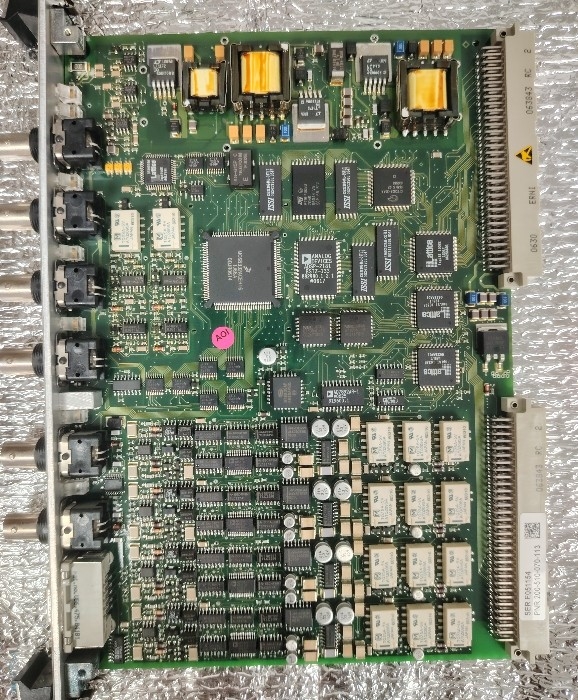

MPC4 200-510-017-017 Carte de protection de machines Jusqu'à deux entrées de vitesse simultanément

Détails du produit :

Informations complémentaires :

Description :

La carte de protection de machines MPC4 est l'élément central du système de protection de machines (MPS) de la série VM, de la gamme de produits VM. Cette carte très polyvalente est capable de mesurer et de surveiller jusqu'à quatre entrées de signal dynamiques et jusqu'à deux entrées de vitesse simultanément

Les entrées de signal dynamiques sont entièrement programmables et peuvent accepter des signaux représentant l'accélération, la vitesse et le déplacement (proximité), entre autres. Le traitement multi-canaux embarqué permet la mesure de divers paramètres physiques, notamment les vibrations relatives et absolues, Smax, l'excentricité, la position de poussée, l'expansion absolue et différentielle du logement, le déplacement et la pression dynamique.

La carte MPC4 est disponible en trois versions : une version « standard », une version « circuits séparés » et une version « sécurité » (SIL), qui fonctionnent toutes les trois comme une paire de cartes utilisant une carte d'entrée/sortie IOC4T correspondante.

La carte MPC4 est disponible en différentes versions, notamment les versions « standard », « circuits séparés » et « sécurité » (SIL). De plus, certaines versions sont disponibles avec un revêtement conforme appliqué aux circuits de la carte pour une protection environnementale supplémentaire contre les produits chimiques, la poussière, l'humidité et les températures extrêmes.

Les canaux de référence de vitesse/phase (tachymètre) de la carte MPC4 et tout traitement associé, ainsi que le traitement à bande étroite (suivi) ne sont pas valables pour une utilisation dans les applications de systèmes liées à la sécurité. Autrement dit, ces modes de traitement de la carte MPC4 (fonctions de traitement du signal) ne sont pas inclus dans la certification SIL 1 de la carte et ne doivent pas être configurés et utilisés dans des contextes de sécurité fonctionnelle.

Informations de commande

Des versions de la carte MPC4 sont disponibles avec un revêtement conforme (« vernis ») appliqué aux circuits de la carte pour une protection environnementale supplémentaire contre les produits chimiques, la poussière, l'humidité et les températures extrêmes.

En 2017, les paires de cartes de protection de machines MPC4 / IOC4T ont été améliorées pour (1) être conformes à la directive RoHS et fournir une impédance de sortie de signal dynamique tamponnée réduite, ce qui a nécessité une refonte des circuits de sortie de signal dynamique « brut » tamponnés sous-jacents. Par conséquent, les différentes versions des paires de cartes de protection de machines MPC4/IOC4T en cours d'utilisation sont :

• Les versions ultérieures de la MPC4 (PNR 200-510-SSS-115, 200-510-SSS-214 et 200-510-SSS-313 ou ultérieures) et de l'IOC4T (PNR 200-560-000-114 et 200-560-000-212 ou ultérieures), qui sont conformes à la directive RoHS et ont une impédance de sortie de 50 Ω.

• Les versions antérieures de l'IOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 et 200-510-SSS-312 ou antérieures) et de l'IOC4T (PNR 200-560-000-113 et 200-560-000-211 ou antérieures), qui ne sont pas conformes à la directive RoHS et ont une impédance de sortie de 2000 Ω.

“SSS” représente la version du micrologiciel (logiciel embarqué) et “Hh” la version du matériel. Les incréments “H” sont pour les modifications majeures qui peuvent affecter l'interchangeabilité des produits. Les incréments “h” sont pour les modifications mineures qui n'ont aucun effet sur l'interchangeabilité.
