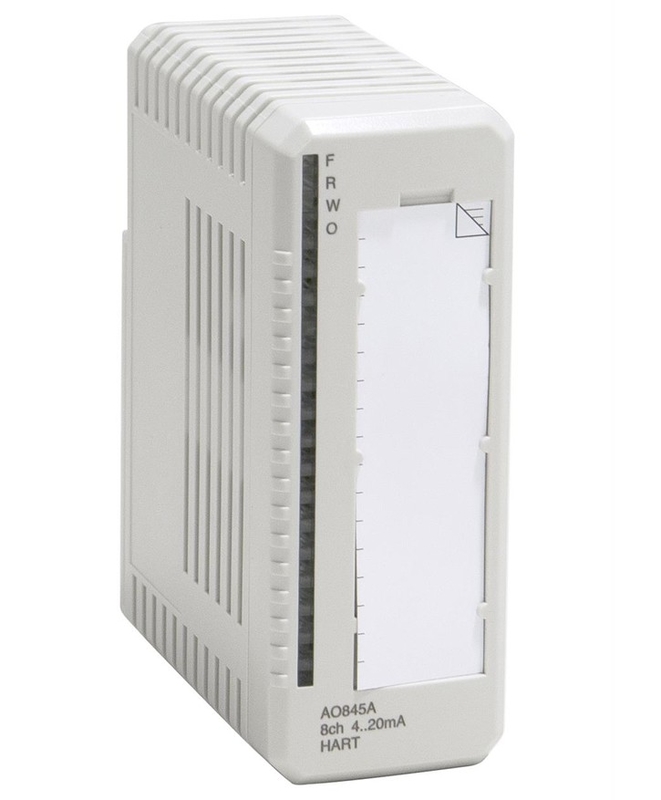

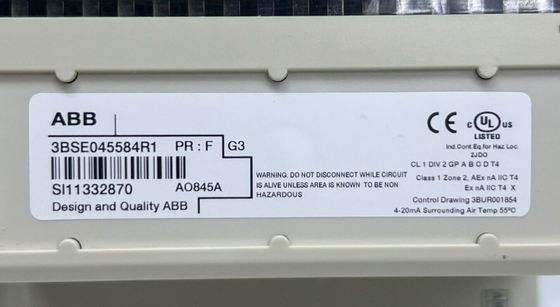

ABB AO845A 3BSE045584R1 Module de sortie analogique S/R HART Module à 8 canaux

ABB AO845A 3BSE045584R1 Module de sortie analogique S/R HART Module à 8 canaux

Détails du produit:

Définition:

L'erreur de canal externe est signalée (uniquement pour les canaux actifs) si l'alimentation électrique du procédé qui alimente la tension du circuit de sortie est trop basse,ou le courant de sortie est inférieur à la valeur définie de sortie et à la valeur définie de sortie > 1 mA (circuit ouvert).

L'erreur de canal interne est signalée si le circuit de sortie ne peut pas donner la bonne valeur de courant. Dans une paire redondante, le module sera commandé à l'état d'erreur par le maître ModuleBus.

ABB AO845A 3BSE045584R1 Sortie analogique Redondante ou simple 1 × 8 ch HART. 4..20 mA, 12 bits, 0,1%, RLmax 750 ohms, isolant nominal. 50 V. Diagnostic avancé à bord. Utiliser l'unité de terminaison du module TU810, TU812,TU814, TU830, TU833, TU842, TU843. distributed and modular process I/O system that communicates with parent controllers and PLCs over industry-standard fieldbus technology and therefore can be used with a wide range of process controllers from ABB and other vendors.

ABB 800XA est un module de sortie numérique qui fait partie intégrante du système ABB DCS. Il intègre plusieurs fonctions dans un seul système, y compris le contrôle de processus, l'optimisation des actifs, la sécurité, la sécurité,gestion et visualisation des données. Il est hautement personnalisable et est capable de répondre aux besoins de tout type d'application.la sécuritéLe module de sortie analogique AO845/AO845A 3BSE045584R1 fournit des performances excellentes.fiabilité et souplesse pour répondre aux applications les plus exigeantesABB 800XA est le choix idéal pour toute industrie à la recherche d'un module de sortie numérique fiable, précis et facile à utiliser.

Le module de sortie analogique AO845A/AO845 pour applications simples ou redondantes dispose de 8 canaux de sortie analogiques unipolaires.Le module dispose de la fonctionnalité de passage HART. Seule la communication point à point est prise en charge. Le filtre de sortie doit être activé sur les canaux utilisés pour la communication HART. Cinq types différents de MTU peuvent être utilisés pour des applications uniques.Le TU830/ TU833 Extended MTU et le TU810 (ou TU814) Compact MTU permettent une connexion par câble aux appareils sans terminaux supplémentairesLe TU812 Compact MTU dispose d'un connecteur D-Sub 25 broches (masculin) pour la connexion au procédé.Pour les véhicules à moteur à commande numérique, la valeur de l'indicateur de freinage doit être égale ou supérieure à:. Des câbles de champ blindés sont nécessaires pour les connexions de processus si le HART est utilisé.

L'AO845A est de la famille S800 I/O. S800 I/O avec interface de communication bus CI801 et modules I/O montés sur des unités de terminaison de type compact.L'E/S S800 est distribué sous forme d'E/S modulaire qui communique avec de nombreux contrôleurs via l'Advant Fieldbus 100 (AF100)Le S800 I/O assure une installation facile des modules d'E/S et du câblage du processus.Il est hautement modulaire et flexible de sorte que les modules d'E/S peuvent être combinés pour répondre à de nombreuses applicationsLe S800 I/O peut être monté dans de nombreuses configurations pour répondre à la plupart des exigences.

Lien vers la feuille de données:
