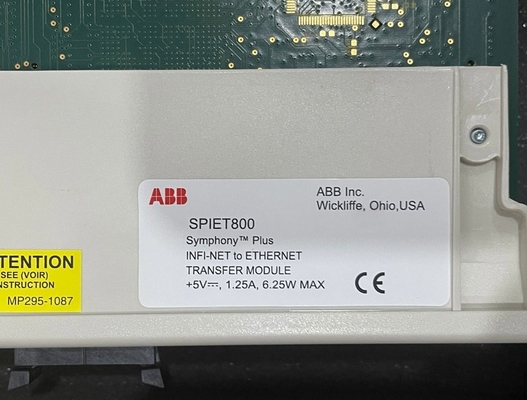

Module de communication du module de transfert de CIU ABB SPIET800 INFI-Net Ethernet

Module de communication du module de transfert de CIU ABB SPIET800 INFI-Net Ethernet

Détails du produit:

Définition:

L'ABB SPIET800 est un module de transfert INFI-NET vers Ethernet conçu pour faciliter la communication entre les contrôleurs INFI-NET et un ordinateur hôte via le protocole TCP/IP sur Ethernet.Fonctionnant comme une passerelle entre le réseau de commande et l'ordinateur hôteLe module SPIET800 est un dispositif de haute performance qui intègre des technologies de contrôle et de communication avancées.Il est conçu pour assurer un contrôle et une surveillance fiables et efficaces des processus industriels.

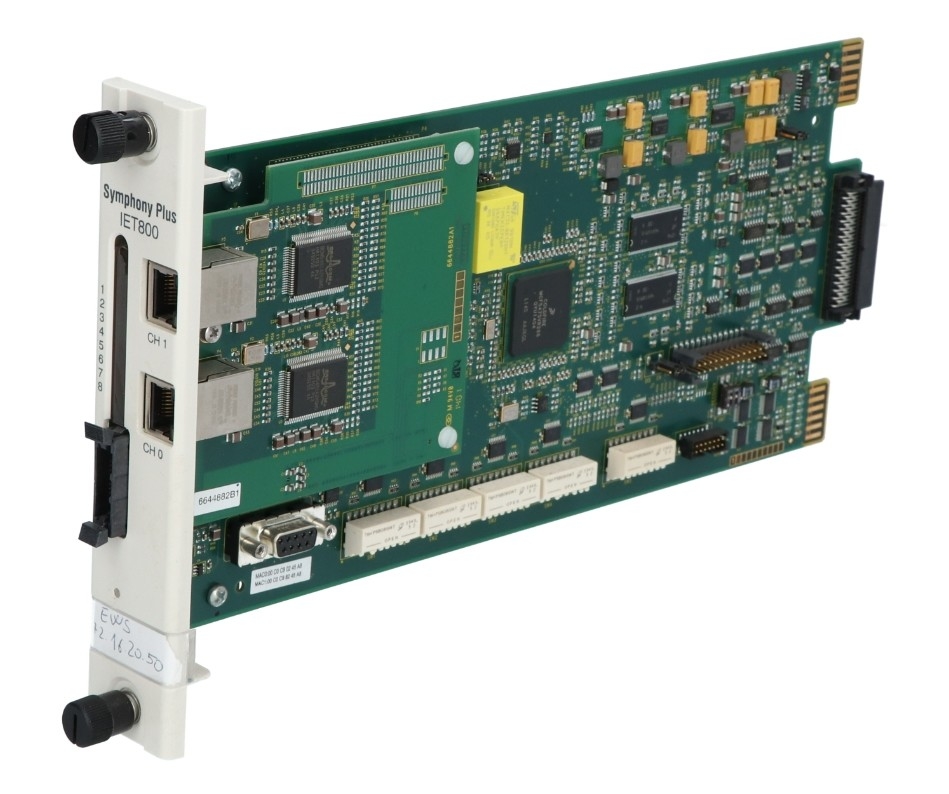

Le module IET800 est une seule carte de circuit imprimé avec une carte fille Ethernet (pour la communication Ethernet sur TCP/IP) montée dessus.La carte contient un circuit de communication basé sur un microprocesseur qui lui permet de communiquer directement avec son module NIS21 en s'interfaçant au bus d'expansion d'E/SPour qu'un module IET800 puisse communiquer avec un ordinateur, les paramètres de communication pour les applications clients tels que l'outil S+ Engineering: Composer Harmony ou un HSI doivent être configurés.Le programme Harmony System Configuration (hSysCfg) est utilisé pour configurer les communications avec le module IET800Cette section explique comment configurer le module IET800 à l'aide du logiciel hSysCfg.

Le module IET800 dispose de trois connecteurs de bord de carte pour les signaux externes et la puissance (P1, P2 et P3).Le connecteur P2 relie le module IET800 au bus d'expansion I/O pour communiquer avec le module NIS21.Le module de transfert de CIU ABB SPIET800 Ethernet est un composant intégral du système de contrôle Symphony Plus.spécialement conçus pour une communication et un transfert de données améliorés dans les environnements d'automatisation industrielleCe module joue un rôle crucial dans l'interface avec les systèmes hérités d'ABB, tels que Bailey Infi 90 et Net 90, assurant un fonctionnement en douceur et fiable.

L'ABB SPIET800 est un module de transfert Ethernet CIU qui fournit une connexion sécurisée et fiable entre un transducteur électronique intelligent (IET) IET800 et un hôte distant.Le SPIET800 utilise une variété de dispositifs de sécurité pour protéger les données pendant la transmissionIl prend également en charge une variété de protocoles de communication, notamment Modbus TCP, OPC UA et Ethernet/IP.L'ABB SPIET800 est un module de transfert d'INFI-NET vers un ordinateur. Il permet la communication avec l'ordinateur hôte en utilisant le TCP/IP sur Ethernet. Il reçoit des données des contrôleurs sur le réseau de contrôle et les sortes,organise et stocke ces données jusqu'à ce que l'ordinateur hôte le demandeLe SPICI800 est le kit de l'unité d'interface informatique associée et contient tous les modules nécessaires, les unités de terminaison, les câbles et l'unité de montage.

Lien vers la feuille de données:
