ABB 89NG03 GJR4503500R0001 Module d'alimentation électrique pour la génération de tensions de bus de gare

ABB 89NG03 GJR4503500R0001 Module d'alimentation électrique pour la génération de tensions de bus de gare

Détails du produit:

Définition:

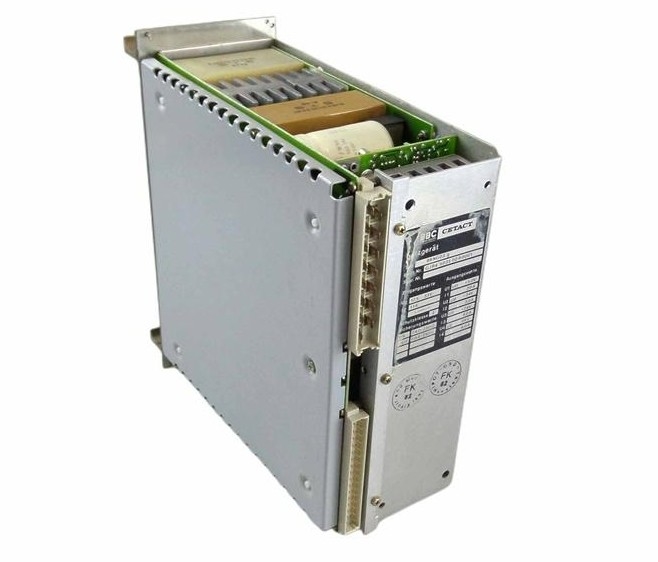

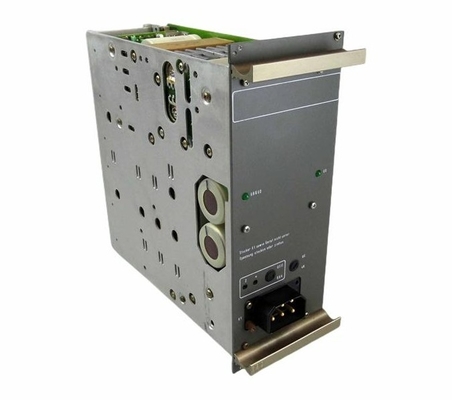

Le module d'alimentation 89NG03 est utilisé pour la commutation et la génération des tensions requises dans une sous-branche de bus de station d'une station de traitement polyvalente PROCONTROL.Puisque chaque sous-module a sa propre alimentation en tension, les dispositifs d'alimentation sont utilisés au total 4 fois pour la station de traitement polyvalente.USE tension positive fournie par le connecteur X1 est commutée par le module d'alimentation sous forme de tension de processus US vers le plan arrière du bus de la station via une étape de commutationCette tension est fusionnée dans le module. Le fusible est situé sur le devant du module.

La tension UB est variable, c'est-à-dire que la tension de sortie est modifiée dans les limites admissibles en fonction de la UD et de la charge connectée.Le module dispose d'un robinet interne et externe pour la valeur de tension réelleSi la ligne de capteur est ouverte, la tension UD est dirigée vers une valeur fixe sur les bornes de sortie du module indépendamment de la charge connectée.la tension de sortie au point de connexion de la ligne de capteur est réglée à une valeur constante. Avec PROCONTROL, la ligne de capteur est reliée au milieu du plan arrière du bus de la station.en branchant un module supplémentaire) sont stabilisés.

Le module d'alimentation est alimenté par une prise sur le panneau avant.La tension de processus US = +24 VDC est commutée en fonction de la tension interne UD.La tension de processus UV=-24 VDC,le conducteur de référence Z,la tension d'annonce et de clignotement ne sont connectés que par le moduleLes tensions UB+ = +24 VDC et UD+ = +5 VDC (avec conducteur de référence ZD) du côté du bus et requises par les modules sont générées par des convertisseurs CC/DC et sont potentiellement isolées.

Le module ne doit pas être branché ou retiré lorsqu'il est en marche, afin d'éviter la destruction.En cas de perturbationLes sorties US et UB sont surveillées pour détecter les surtensions et les sous-tensions et la sortie UD est surveillée pour détecter les surtensions et les sous-tensions.Si l'installation de surveillance répondUS et UB sont captés à partir de la tension de sortie du module, tandis que UD est capté à partir de la ligne de capteur F.

Outre la surveillance des tensions avec une fonction d'annonce pure, le module dispose également d'une installation de surveillance des surtensions et des sous-tensions avec fonction d'arrêt.

Lien vers la feuille de données:

ABB 89NG03 GJR4503500R0001.pdf
