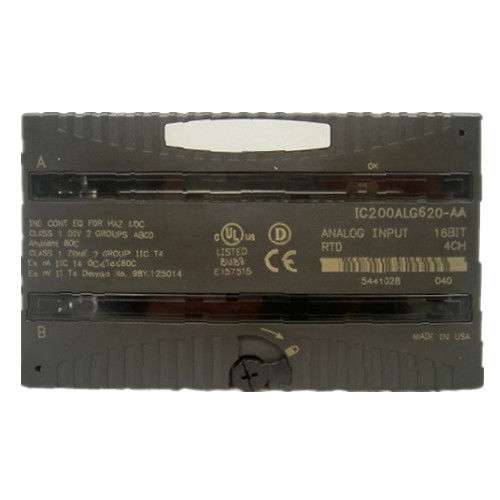

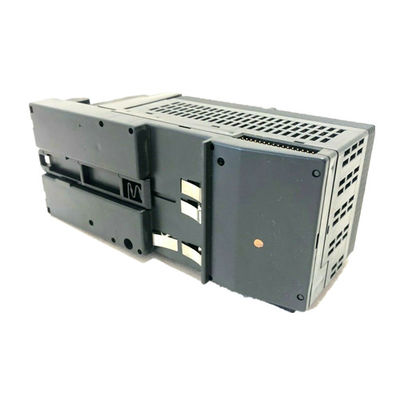

Module d'entrée analogique de RDT Ic200alg620 à la GE Fanuc Versamax de PLC

IC200ALG620 est un VersaMax entrée analogique le module de RDT qui accepte des signaux d'entrée de RDT jusqu'à 4 avec 16 bits de résolution. L'IC200ALG620 est unique parce que qu'il n'exige aucun bloc d'alimentation externe comme courant d'excitation pour la RDT est fourni par le module une fois configuré au type de RDT. Le module d'entrée analogique de RDT permet des entrées de quatre trois indépendants ou RTDs à quatre fils. Ceux-ci peuvent être platine, nickel/fer, nickel, ou même cuivre selon la préférence utilisateur et la disponibilité.

Les caractéristiques spécifiques pour l'IC200ALG620 incluent des mesures sélectionnables de résistance dans les dixièmes de degrés ou d'ohms. La configuration individuelle de canal est décrite avec les gammes sélectionnables de résistance de 0-500 ou 0-3000 ohms. Les rapports du fil haut-bas et ouvert, de sous/sur la gamme, et des alarmes de short d'entrée sont également standard. L'IC200ALG620 offre deux taux par acquisition de données basés sur la ligne fréquences de 50 ou 60 hertz.

Comme avec beaucoup de modules, les indicateurs de LED sont standard et indiquent le fonctionnement normal, les mises à jour, les erreurs, ou le manque de puissance dans la carte mère. Le calibrage automatique d'A/D se produit à la mise sous tension et est répété périodiquement pour expliquer des changements de température ambiante autour du module. Le module d'entrée de RDT prévoit quatre mots sur des données d'entrée et est compatible avec un certain nombre de versions d'unité centrale de traitement et de NIU de PLC de 1,10 ou plus haut dans la plupart des cas.

Lors de la pose, aucune puissance de boucle n'est exigée, mais le câble devrait être fondu au dispositif de source ou au module d'entrée-sortie utilisant un terminal auxiliaire d'entrée-sortie. Selon la manière le module est installé et l'utilisation du module, des différents types de fondre ou de l'installation peut être nécessaire.

Chaque canal dans le module IC200ALG620 peut être configuré en tant qu'inactif ou actif basé sur des besoins de l'utilisateur. Cependant, si le canal est inactif, il reste unscanned et ensemble comme valeur de zéro. L'utilisateur a également l'option pour fixer des limites d'alarme dans la marge fournie ou au delà de la gamme ainsi elles ne seront jamais déclenchées.
