Connecteur manuel d'expansion de PLC d'Ic200etm001 General Electric Versamax

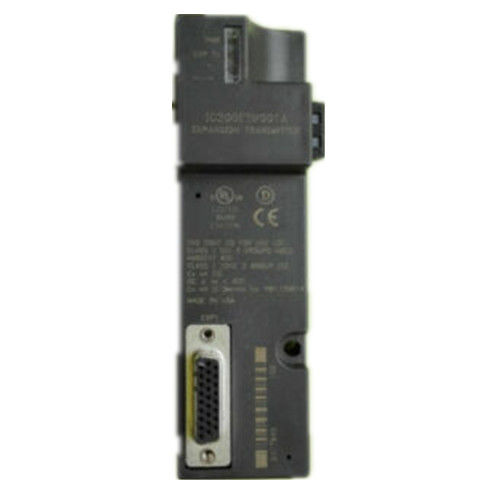

Le module de l'automation IC200ETM001 de GE Fanuc est un connecteur d'expansion qui augmente un PLC de VersaMax pour adapter à jusqu'à 7 supports supplémentaires. Chaque support supplémentaire peut supporter à 8 modules d'entrée/sortie, y compris des modules de communication d'autobus de champ. Il vient avec un connecteur femelle de 26 bornes à l'avant du module. Le connecteur est utilisé pour relier le module à un module de récepteur d'expansion. Soyez sûr de localiser un connecteur masculin de porte série de 16 bornes au coin gauche supérieur du module. C'est un port de programmation périodique qui est employé pour télécharger des mises à jour de progiciels au NIU adjacent.

Le module IC200ETM001 vient également avec une interface ultra-rapide d'expansion et 2 indicateurs de LED de montrer le statut de l'interface d'expansion et le statut de puissance du module. La puissance LED indique que le module est fourni avec C.C 5V à partir de l'unité centrale de traitement ou du NIU. Elle va indiquer que le module est détaché de l'unité centrale de traitement ou NIU ou perte de la fourniture de courant de l'unité centrale de traitement. L'EXP TX LED clignote pour indiquer la communication entre les modules d'émetteur d'expansion et de récepteur d'autobus. Il reste s'il n'y a aucune communication entre les deux. Les modules de récepteur d'expansion viennent dans des deux modules : Module d'isolement - ERM001 et module non isolé - ERM002.

Le module d'expansion est installé sur un rail DIN. Sur le même rail DIN, il s'attache alors au côté gauche d'un module d'unité centrale de traitement ou de NIU de VersaMax. Il peut relier jusqu'à 7 modules de récepteur dans des supports d'expansion. La longueur de câble globale d'expansion dépend du type de module de récepteur d'expansion a employé. 15 mètres pour le module d'isolement ERM001 et 750 mètres pour ERM002.

Des modules et les transporteurs devraient être installés sur la même section du rail de 35mm x 7,5 millimètres DIN. Pour fondre approprié, le rail doit avoir une finition non peinte. Il a recommandé que le DIN est fixé sur un panneau par les vis, qui devraient être de 6 pouces indépendamment de l'un l'autre. Le label est d'abord inséré à l'intérieur de la petite porte d'accès située au coin gauche supérieur du module. Le module d'expansion est ensuite fixé au rail DIN situé à l'extrémité gauche du support d'expansion. Aucun outil n'est exigé pendant le support pendant que le module se casse facilement sur le rail DIN. L'identification de support d'expansion (de 1 à 7) est choisi utilisant le commutateur rotatif sous la porte d'accès. Le module d'alimentation d'énergie est alors attaché sur le récepteur d'expansion et le courant est rétabli et la LED a observé.

Pour le retrait, mise hors tension la puissance de support et désinstaller l'alimentation d'énergie du module de récepteur d'expansion. Ensuite, glissez loin le module d'expansion sur le rail DIN d'autres modules. En conclusion, utilisez un tournevis pour dévisser et soulever le module outre du rail DIN.

Le module d'expansion est au commencement placé pour fonctionner avec un débit du bits/seconde 250 pour la longueur maximale du câble d'expansion. Si toute la longueur mesure au-dessous de 250 mètres, et il n'y a aucun module ERM002 dans le système, le PLC de VersaMax permet au taux pour être ajusté sur 1 Mbit/en second lieu. Dans une station d'entrée-sortie de NIU, le débit demeure constant et ne peut pas être ajusté de son taux de défaut de 250Kbits.
