Le symphonie d'IMFEC12 ABB Bailey Infi 90 entrée analogique le module des pièces de rechange de PLC de 15 points
Détails de produit :
| Marque |
ABB |
| Modèle |
IMFEC12 |
| Identité de produit |
N/M |
| Condition |
Nouveau |
| Poids brut |
2,2 livres/35,2 onces/1kg |
| Taille de emballage |
7" x 7" x 4" (18 cm X 18 cm X 10 cm) |
| Pays d'origine |
L'Estonie |
| Délai d'exécution |
En stock |
| Port |
Xiamen |
| Paiement |
T/T |
| Prix de ventes |
Enquête |
| Couleur |
Dépend du matériel |
| Garantie |
12 mois |
| Délai d'exécution |
5-8 jours de travail |
| Associés de messager |
DHL, UPS, TNT, Fedex et SME |
Informations supplémentaires :
| Modèle |
IMFEC12 |
|
Alimentation électrique
Puissance fonctionnante
Dissipation de puissance
Catégorie de surtension
|
5 volts continu, ±5% à 85 mA de typique
+15 volts continu, ±5% à 25 mA de typique
-15 volts continu, ±5% à 20 mA de typique
1,1 W typique
Je pour la puissance par ANSI/ISA S82.01-1994
|
Opération
Entrées analogiques
Gammes d'entrée analogique
Mises à jour analogues
Mises à jour numériques de FSK (IMFEC11 seuls)
Résolution d'A/D
Exactitude analogue
4 à 20 mA
1 à 5 volts continu
0 à 5 volts continu
0 à 10 volts continu
-10 à +10 volts continu
0 à 1 volts continu
Exactitude numérique de FSK (IMFEC11 seuls)
Tension de mode commun
Rejet de mode commun
Rejet de "copie normale"
Impédance d'entrée
Catégorie de surtension
|
15 canaux indépendamment configurés
4 à 20 mA, 1 à 5 volts continu, 0 à 1 volts continu,
0 à 5 volts continu, 0 à 10 volts continu, -10 à +10 volts continu
Conversions d'A/D 5 fois/sec
3 à 10 fois/sec (dans la configuration d'autobus de champ)
14 bits avec la polarité
0,1%
0,1%
0,1%
0,1%
0,1%
0,25%
Mêmes que l'exactitude d'émetteur pour chaque entrée
-12 minimum de volts continu, maximum de +15 volts continu
Envergure d'entrée de ±12 volts continu (±1 volts continu)
Envergure d'entrée de ±10 volts continu (±5 volts continu)
Envergure d'entrée de ±5 volts continu (±10 volts continu)
90 minimum de DB à 50/60 hertz
70 minimum de DB à 50/60 hertz
Plus considérablement que 1 MΩ (chaque canal)
III pour des entrées par ANSI/ISA S82.01-1994
|
| Support |
Occupe une fente simple dans une unité de montage OUVERTE de module d'INFI 90 standard (MMU) |
|
Certification
Factory mutual canadien de l'association de normes (CSA) (FM) (en attendant)
|
Certifié pour l'usage en tant qu'équipement à régulation de processus dans une approbation (nonhazardous) ordinaire d'emplacement pour les catégories suivantes, nonincendive pour : Classe je Division 2, groupes A, B, C, classe de D II, Division 2, groupes F, G |
Description :
Le module de haut niveau de l'entrée IMFEC12 analogique (FEC) entre 15 canaux des signaux analogues seulement dans le processeur multifonctionnel (MFP) ou le module multifonctionnel du contrôleur (cpc). Le module de haut niveau de l'entrée IMFEC11 analogique (FEC) entre 15 canaux des signaux numériques verrouillés de déplacement d'analogue ou de fréquence (FSK) dans le module de MFP ou de cpc. Le module IMFEC11 remplit toutes les fonctions du module IMFEC12 et fournit également la communication avec la ligne de Bailey-Fischer et de portier des émetteurs futés numériques de FSK et d'autres dispositifs intelligents dans un autobus de champ ou une configuration point par point
Le personnel d'installation et d'application devrait avoir un fond solide dans l'instrumentation électronique et à régulation de processus. Il devrait être au courant des procédures appropriées de fondre et de sécurité pour l'instrumentation électronique. Les opérateurs devraient avoir une connaissance du processus et devraient lire et comprendre cette instruction avant de placer le module en fonction.

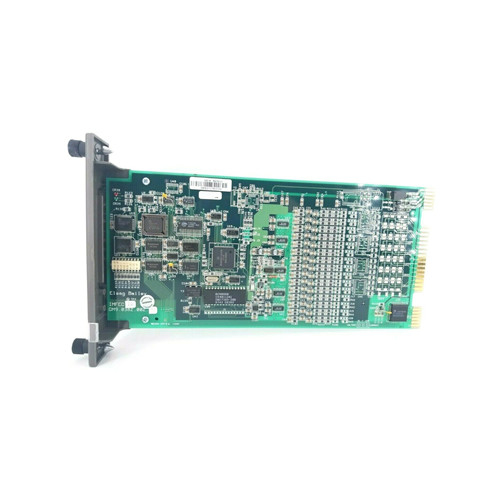

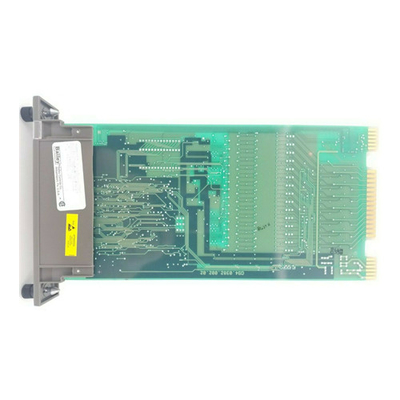

Le module de FEC est un module intelligent, avec le microprocesseur intégré, la mémoire, le convertisseur analogique-numérique et les circuits de communication. Le module est une carte électronique simple qui occupe une fente dans une unité de montage de module (MMU). Deux verrous captifs sur la plaque avant de module la fixer à l'unité de montage de module. Le module a trois connecteurs de carte pour les signaux externes (des entrées et communication d'émetteur), la communication de système (autobus d'extenseur d'entrée-sortie) et la puissance. Le module reçoit l'entrée par une jonction de câble à une unité d'arrêt (TU) ou au module d'arrêt (TM). Le câblage des dispositifs de champ se relient aux TB sur l'unité d'arrêt ou le module d'arrêt. La carte IMFEC11 a 18 pullovers ; trois pullovers qui laissent choisir le mode de fonctionnement et la communication (J2, J3 et J4) et 15 pullovers qui choisissent la tension/entrée actuelle (J6 par J20). Un arrangement d'interrupteur à positions multiples (S1) tient l'adresse d'autobus d'extenseur d'entrée-sortie du module.
