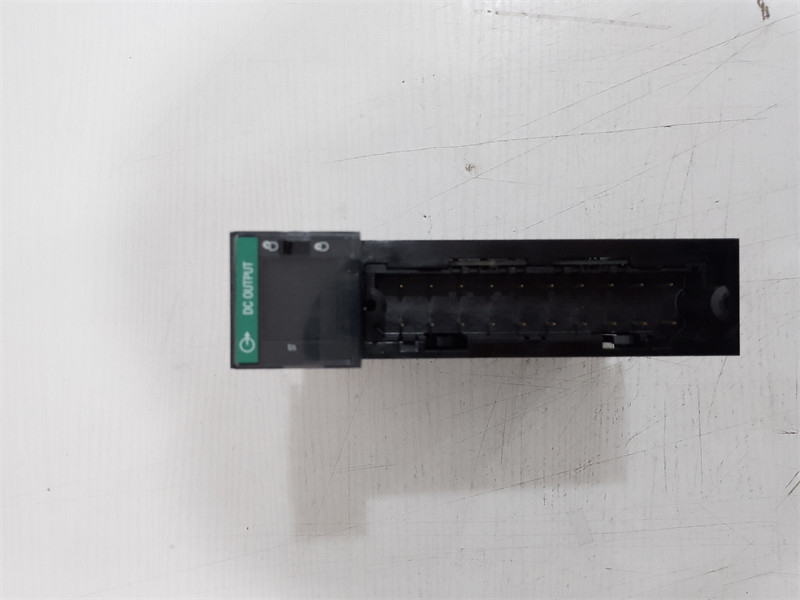

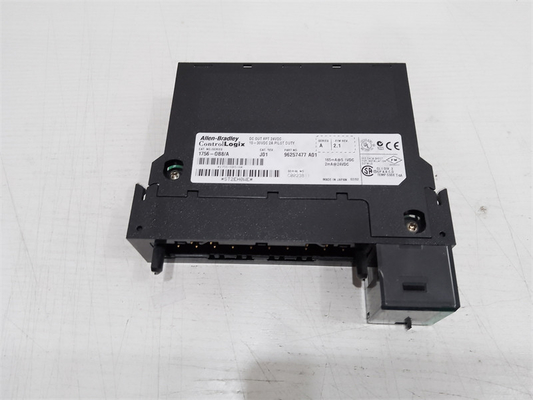

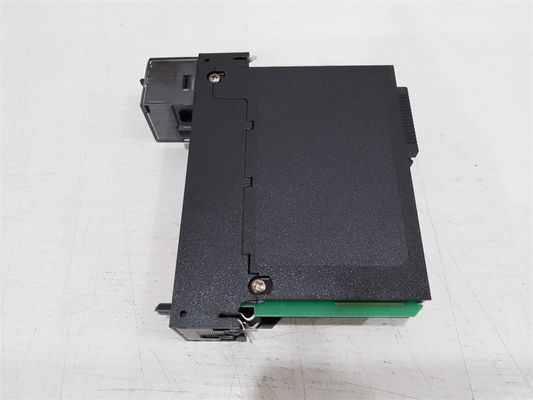

Module de sortie de dc 8 d'Allen-Bradley 1756-OB8 ControlLogix Digital 24VDC

L'Allen-Bradley 1756-OB8 est un module de sortie discrète de ControlLogix. Ce module offre une plage de tension de sortie de 10 à 30 VDC avec une valeur nominale de 24 VDC.Il est utilisé pour alimenter les charges électriques qui fonctionnent dans les tensions CC ainsi que les charges AC, utilisé avec un circuit interposant.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleIl est compatible en tant que composant local d'E/S ou en tant que partie d'un système distribué d'E/S.Il peut être installé sur n'importe quel châssis 1756-ControlLogix disponible et fonctionner le long des modules d'alimentation standard ou.

Le 1756-OB8 a un tirage de courant de 165 mA à 5.1 VDC et 2 mA à 24 VDC tandis que la puissance totale du backplane est de 0,89 W et une dissipation de puissance de 2,5 W @ 60 ° C (140 ° F) et une dissipation thermique de 8.Chaque canal de ce module de sortie peut fournir jusqu'à 2 ampères @ 60 °C (140 °F) et 8 ampères @ 60 °C (140 °F) par module.

Ce module utilise un bloc terminal amovible (RTB) pour connecter chaque canal du module aux charges électriques.Les RTB compatibles sont 1756-TBNH et 1756-TBSH, tandis que la clé RTB appropriée est définie par l'utilisateur, le clavier mécanique.

Il est entré dans la configuration matérielle où les paramètres et les propriétés du module peuvent être modifiés/ Certains de ces paramètres sont l'intervalle de paquetage de demande (RPI), le temps de filtrage,l' inhibition du module et beaucoup d' autres.

Ce module utilise un bloc terminal amovible (RTB) qui peut être le 1756-TBNH ou le 1756-TBSH (20 broches RTB).Optimisation du rack pour l'écoute seuleLe module 1756-OB8 dispose également d'un service de pilote.

Le module 1756-OB8 a une catégorie de tension de 12/24 volts source CC et une plage de fonctionnement de 10 à 30 volts DC. Son tirage de courant est de 165 mA à 5.1V et 2 mA à 24V. Il a une puissance de backplane de 0,89 W.,avec une dissipation maximale de 2,5 W à 60 °C et une dissipation thermique de 8,53 BTU/h.Le courant de fuite maximal hors état de ce module est de 1 mA par point et pendant unIl a également un courant maximal de 2 A par point à 60 degrés Celsius et un courant maximal de 8 A à 60 degrés Celsius par module.Son courant de surtension par point est de 4 A pour 10 ms chacun qui peut être répété toutes les 1 s à 60 degrés Celsius et son courant de charge minimum est de 2 mA par point. La tension d'isolation du module est continue à 250V. Ce module vous permet également de modifier les états en mode défaut par point et les états en mode programme par point.Les options pour les deux sont maintenir le dernier étatLa température du module 1756-OB8 est comprise entre 0 et 60 degrés Celsius en fonctionnement et entre -40 et 85 degrés Celsius lorsqu'il n'est pas utilisé.Il a également une température maximale de l'air ambiant de 60 degrés Celsius et une humidité relative non condensante de 5% à 95%..
