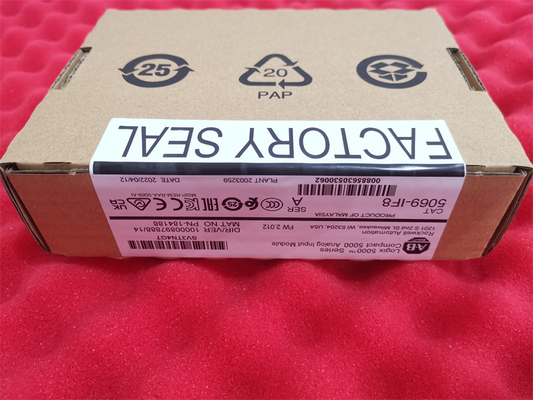

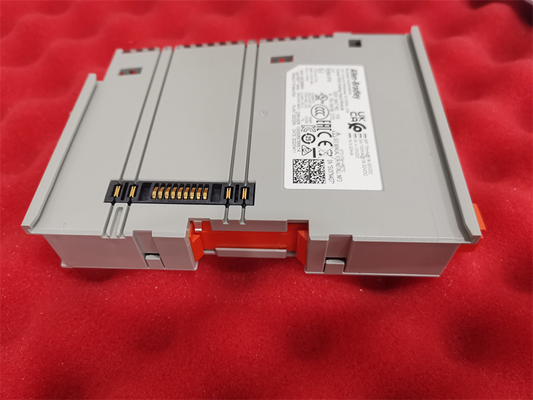

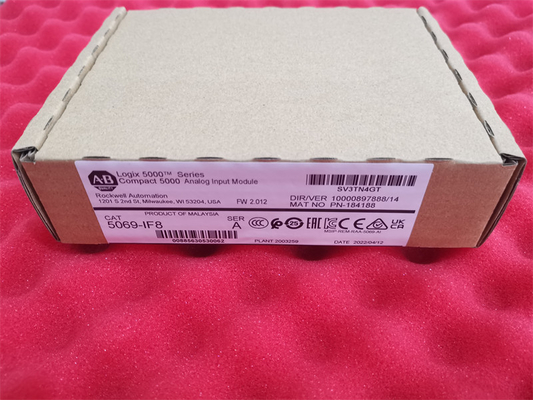

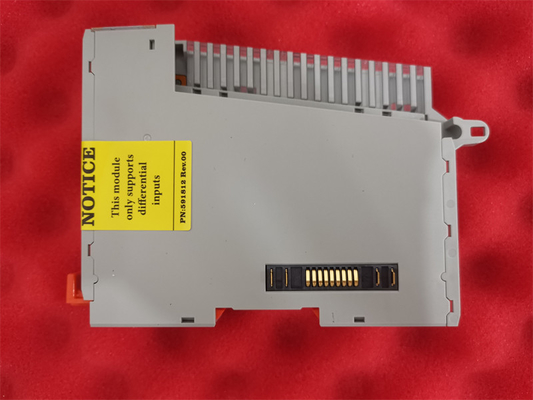

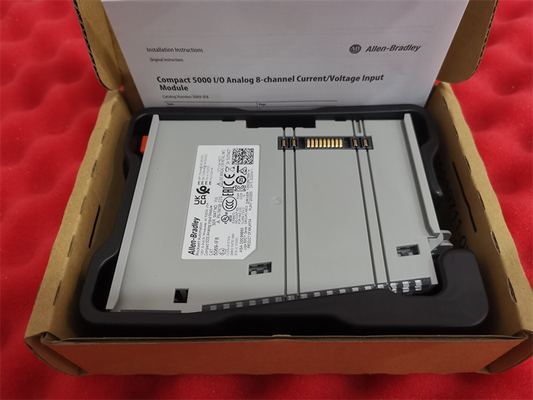

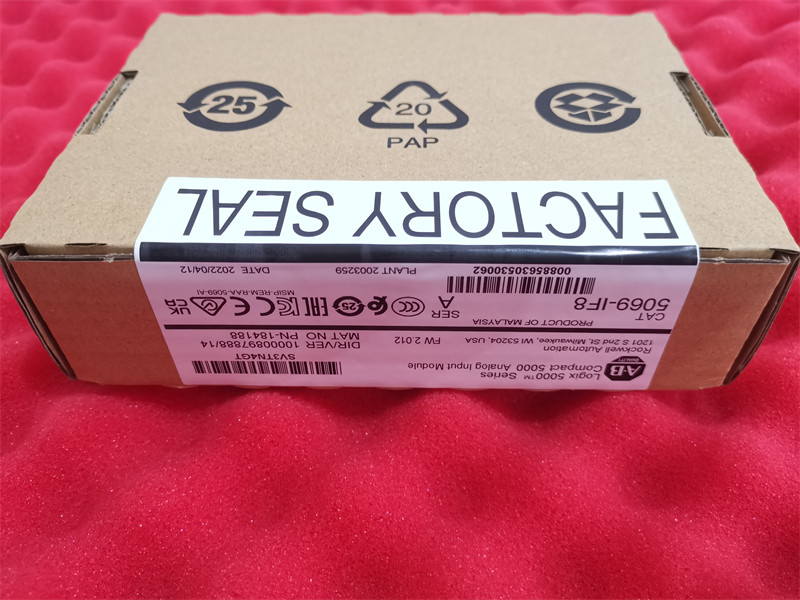

Module de canaux d'entrée analogique de différentiel d'Allen-Bradley 5069-IF8 huit (8)

L'Allen-Bradley 5069-IF8 est un module d'entrée/sortie Compact 5000. Ce module est un module d'entrée analogique qui comporte principalement huit (8) canaux d'entrée différentiels.La fréquence d'alimentation est de 0 à 10 VDC et de 0 à 5 VDC, tandis que la plage de signal de courant est de 0 à 20 mA et de 4 à 20 mA..

Le 5069-IF8 est généralement utilisé pour l'interfaçage de capteurs et d'émetteurs analogiques.La conversion est effectuée via le convertisseur analogique à numérique multiplexé Sigma-Delta Two de 24 bits (ADC). Les données converties sont enregistrées au format de données en virgule flottante IEEE 32 bits. Les données numériques converties peuvent être traitées pour permettre l'alarme des données embarquées,Mise à l'échelle des unités techniques et échantillonnage en temps réel des canaux.

Ce module a un temps de balayage de 625 μs par canal et 2,5 ms par groupe. Il dispose également d'un filtre d'encoche d'entrée sélectionnable avec des sélections disponibles de 5, 10 (50/60 Par défaut), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz. Il est également possible d'utiliser des fréquences différentes.Ces paramètres de filtre sont généralement utilisés pour linéariser les données, en particulier les données d'entrée qui sont erratiques et changent rapidement dans un court laps de temps. En outre, ce module est compatible avec un terminal de télécommandes (HART). L'utilisateur n'a qu'à ajouter 250?résistance dans la boucle de courant pour la conformité de l'émetteur HARTCe module a intégré une protection contre la surtension et une détection de circuit ouvert. La détection de circuit ouvert est détectée lorsque le niveau du signal est inférieur à un niveau spécifique tel que + pleine échelle,< 2 s pour la tension et la plage de 4 à 20 mA, < 2 s.

La tension de mode commun de canal à canal de ce module est de +/- 10 V.Il est également livré avec une protection contre la surtension maximale de +/- 30V CC en mode tension et en mode courant et avec une protection contre la surtension maximale de +/- 30 mA en mode courantCe lecteur est livré avec 8 LED indicateur I/O jaune/rouge et 1 LED indicateur module vert/rouge, il utilise un boîtier de type ouvert, et il est calibré en usine.La puissance MOD ou la puissance du module bus de ce module a une plage de tension et une plage de tension de passage de 18 à 32 V CC pour les deux plages, le courant maximal est de 75 mA et le courant nominal maximal est de 9,55 mA. Le module 5069-IF8 est équipé d'un actionneur de capteur (SA)la tension de passage est comprise entre 0 et 32 V CC, le courant de puissance de champ maximal est de 100 mA et le courant nominal maximal du module est de 9,95 A. Sa dissipation de puissance maximale est de 2,1 W en mode tension et de 2,4 W en mode courant,tandis que les dissipations thermiques maximales sont de 7.2 BTU/heure en mode tension et 8.2 BTU/heure en mode courant. Il fonctionne également mieux à une température de 0 à 60 oC et peut être stocké à une température de -40 à 85 oC.
