Système de transducteur de proximité Bently Nevada 330980-71-CN 3300 XL NSv

Bently Nevada330980-71-CN 3300 XL NSv Système de transducteur de proximité

Détails du produit:

Informations complémentaires:

Définition:

Les utilisations principales du système de transducteur 3300 XL NSv sont pour les zones où le compteur est percé,les restrictions de visibilité latérale ou arrière limitent l'utilisation des systèmes de transducteurs Bently Nevada 3300 et 3300 XL standard de 5 et 8 mmIl est également idéal pour les petites cibles, telles que la mesure des vibrations radiales sur des arbres de moins de 51 mm (2 pouces) ou la position axiale sur des cibles plates de moins de 15 mm (0,6 pouces).Il est principalement utilisé dans les applications suivantes sur les machines de roulement à film fluide où un petit arbre ou une vue latérale réduite est présent:

l Radial vibration and radial position measurements l Axial (thrust) position measurements l Tachometer and zero speed measurements l Phase reference (Keyphasor signals) The 3300 XL NSv Transducer System design allows it to replace both the 3300 RAM Transducer Systems and the 3000-series or 7000-series 190 Transducer SystemLes mises à niveau du système RAM 3300 vers le système 3300 XL NSv peuvent utiliser la sonde, le câble d'extension et le système de surveillance existants avec le capteur de proximité 3300 XL NSv.Les mises à niveau du système de transducteurs de la série 3000 ou 7000 doivent remplacer la sonde., un câble d'extension et un capteur de proximité avec des composants NSv.

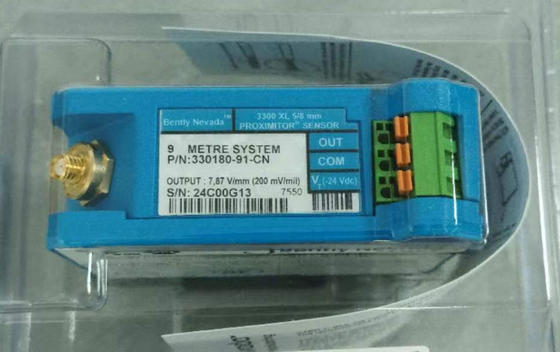

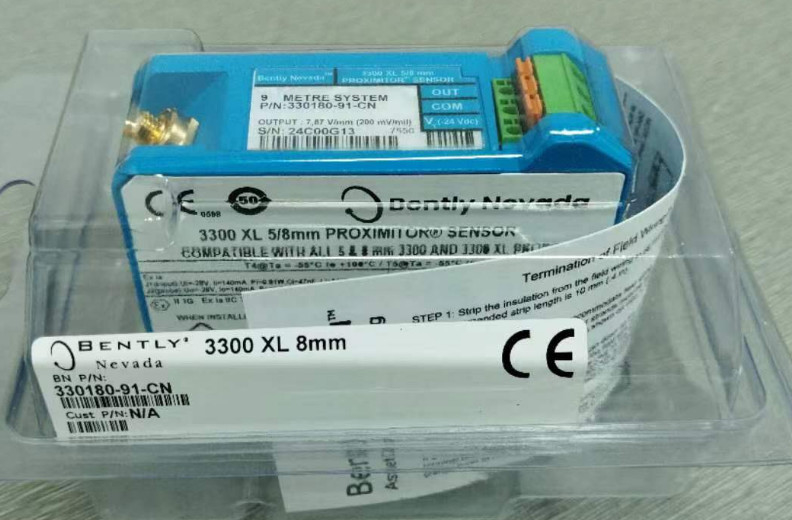

Le capteur de proximité 3300 XL NSv présente des caractéristiques similaires à celles du capteur de proximité 3300 XL 8 mm.Sa conception mince permet à l'utilisateur de le monter dans une installation DIN-rail à haute densité ou dans une configuration de montage de panneau plus traditionnelleL'immunité RFI/EMI améliorée permet au capteur de proximité 3300 XL NSv d'obtenir l'homologation européenne du marquage CE sans aucune considération particulière de montage.Cette immunité RFI empêche également les signaux radio à haute fréquence à proximité d'affecter négativement le système de transducteurLes bandes terminales SpringLoc sur le capteur de proximité ne nécessitent pas d'outils d'installation spéciaux et facilitent des connexions de câblage de champ plus rapides et très robustes.

La sonde et le câble d'extension 3300 NSv sont mécaniquement et électriquement compatibles et interchangeables avec la sonde de proximité et le câble d'extension 3300 RAM de Bently Nevada.La sonde NSv a une résistance chimique accrue par rapport à la sonde 3300 RAM, ce qui permet son utilisation dans de nombreuses applications de compresseurs de processus.Les caractéristiques de vue latérale de la sonde 3300 NSv sont également supérieures à celles de la sonde 190 de la série 3000 lorsque la sonde 3300 NSv se trouve à la même distance de la cible de la sonde.

La sonde 3300 NSv est disponible dans différentes configurations de boîtiers de sonde, y compris des fils de sonde 1⁄4 -28, 3⁄8 -24, M8 X 1 et M10 X 1 blindés et non blindés.La sonde à monture inverse 3300 NSv est fournie en standard avec 3⁄8 -24 ou M10 X 1 filsTous les composants du système de transducteurs sont équipés de connecteurs ClickLoc en laiton plaqué or.La méthode brevetée TipLocmolding fournit une liaison robuste entre la pointe de la sonde et le corps de la sondeLe CableLocdesign breveté de Bently Nevada fournit une force de traction de 220 N (50 lb) et attache le câble de sonde à l'extrémité de la sonde.Il est recommandé d'utiliser des protecteurs de connecteurs sur la connexion du câble sonde-extension.Les protecteurs de connecteur empêchent la plupart des liquides d'entrer dans les connecteurs ClickLoc et d'affecter négativement le signal électrique.
