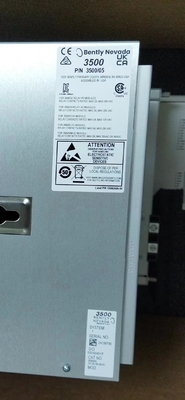

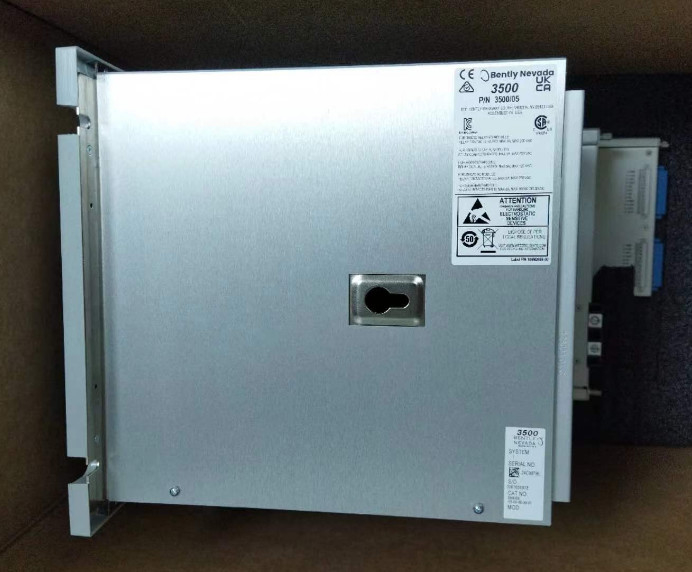

Bently Nevada 3500/05 Système de surveillance de l'état des machines à support

Bently Nevada3500/05 Système de surveillance de l'état des machines à support

Détails du produit:

Informations complémentaires:

Définition:

Le rack fournit des emplacements pour deux alimentations et un TDI dans les positions les plus à gauche du rack qui sont réservées exclusivement à ces modules.Les 14 emplacements restants dans le rack peuvent accueillir n'importe quelle combinaison de moniteurTous les modules sont branchés sur le fond du rack et se composent d'un module principal et d'un module d'E/S associé.

Le module d'E/S est installé à l'arrière du rack pour les systèmes à panneau et au-dessus du module principal pour les systèmes à cloisons.tandis que la profondeur du support de montage de cloisons est de 267 mm (10Des boîtiers résistants aux intempéries NEMA 4 et 4X sont disponibles lorsque cela est nécessaire pour la protection de l'environnement ou lorsque de l'air purgeable est utilisé.

Utilisez le rack système 3500 pour monter tous les modules de moniteur 3500 et les alimentations électriques.et pour monter les alimentations nécessaires à la distribution de l'énergie à chaque module.

Ce format de rack permet de monter le rack contre un mur ou un panneau lorsqu'il n'est pas possible d'accéder à l'arrière du rack.

Le Mini-Rack 3500/05 n'est pas disponible dans ce format. Les sources d'alimentation et le module d'interface du rack doivent occuper les positions les plus à gauche.Les 14 positions de rack restantes (sept positions de rack pour le mini-rack) sont disponibles pour toute combinaison de modules..

Les racks équipés de barrières internes nécessitent un module de mise à la terre de barrière interne 3500/04-01 pour fournir la connexion IS Earth au rack 3500/05.Ce module de mise à la terre nécessite une position de rack dédiée.
