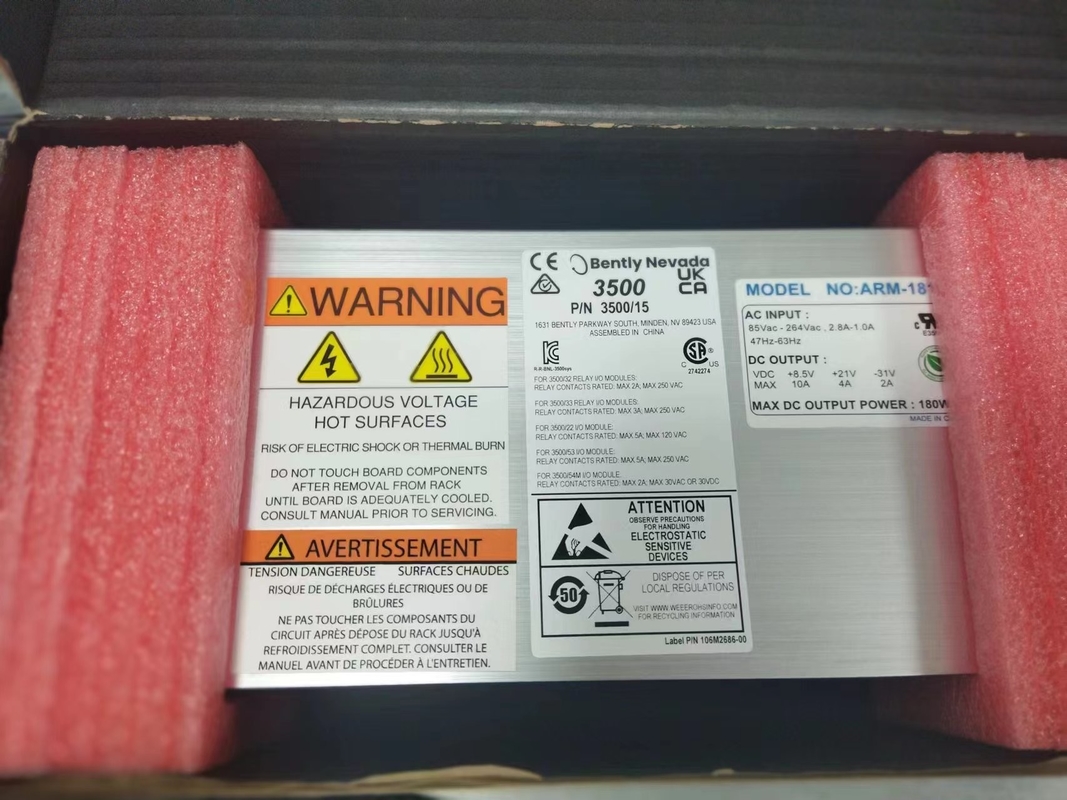

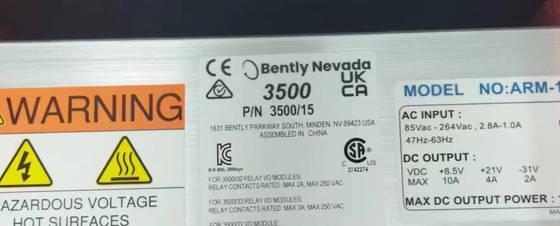

Bently Nevada 3500/15 106M1079-01 Appareil électrique

Bently Nevada3500/15 106M1079-01 Appareil d'alimentation électrique

Détails du produit:

Informations complémentaires:

Définition:

Le système 3500 assure une surveillance en ligne continue adaptée aux applications de protection des machines,et est conçu pour répondre aux exigences de la norme API 670 de l'American Petroleum Institute pour ces systèmesLa conception modulaire du système basée sur des racks comprend les composants suivants:

3500/05 Plateau d'instruments (obligatoire)

Une ou deux sources d'alimentation 3500/15 (obligatoire)

Module d'interface de données transitoires (TDI) 3500/22M (nécessaire)

Un ou plusieurs modules de moniteur 3500/XX (obligatoire)

Un ou plusieurs modules de relais 3500/32M (4 canaux) ou 3500/33 (16 canaux) (facultatif)

Un ou deux modules 3500/25 Keyphasor* (en option)

Un ou plusieurs modules de passerelle de communication 3500/92 (facultatif)

Modules d'entrée/sortie (I/S) (obligatoire)

Écran VGA 3500/94M (facultatif)

Barrières de sécurité intrinsèques internes ou externes ou isolants galvaniques pour les installations dans les zones dangereuses (facultatif)

3500 Logiciel de configuration du système (obligatoire) Les composants du système sont décrits plus en détail dans la section suivante et dans leurs feuilles de données individuelles.

L'alimentation 3500/15 peut être commandée pour une puissance d'entrée en courant alternatif ou continu, ce qui assure la compatibilité avec les sources de tension dans le monde entier.Le rack 3500 peut fonctionner à partir d'une seule alimentation, ou des alimentations doubles peuvent être utilisées pour fournir une redondance pour les situations qui ne peuvent tolérer une interruption de l'alimentation.

L'alimentation en double se trouve dans les positions supérieure et inférieure de la fente de rack la plus à gauche.l'alimentation principale (inférieure) peut fonctionner avec une puissance de 120 Vac tandis que l'alimentation de secours (supérieure) peut être alimentée à partir d'une source ininterrompue de 24 Vdc.

Chaque alimentation peut fournir individuellement de l'énergie à l'ensemble du rack et à ses modules.l'alimentation inférieure agit comme alimentation primaire pour le rack tandis que l'alimentation supérieure agit comme une réserve, prêt à fonctionner instantanément et automatiquement comme alimentation principale du rack sans interrompre les fonctions du rack en cas de panne de l'alimentation principale.

Le module d'alimentation 3500/15 dispose de fonctions d'auto-surveillance qui lui permettent de déterminer si toutes ses tensions de sortie sont conformes aux spécifications.Le module l'annonce via une LED verte d'alimentation OK sur le panneau avant de l'alimentation.
