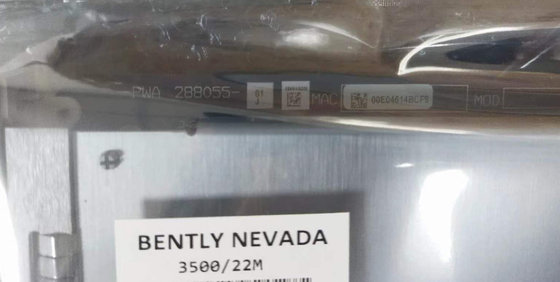

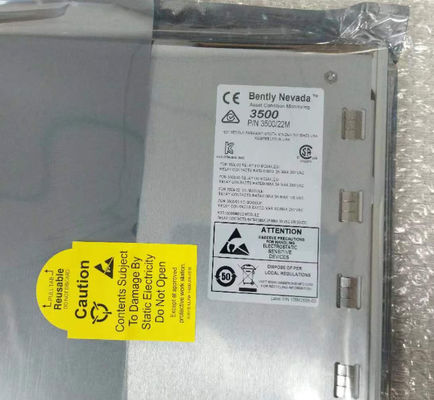

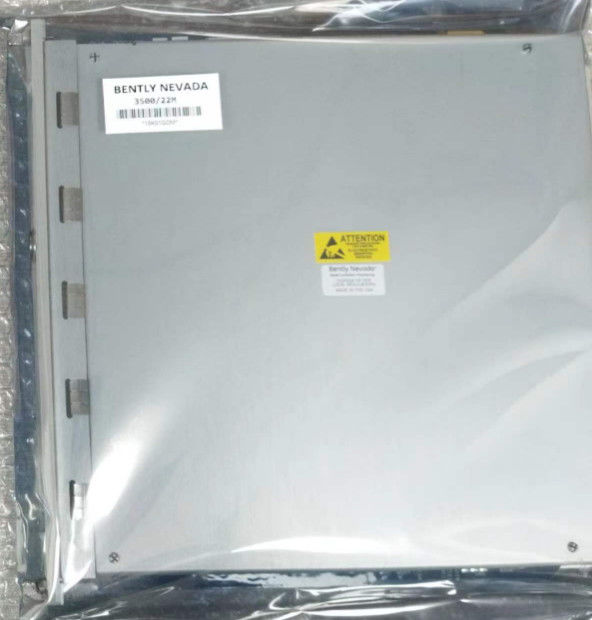

Coudé module d'interface passager des données 288055-01 du Nevada 3500/22M

Bently NevadaModule d'interface de données transitoires

Détails du produit:

Informations complémentaires:

Définition:

The 3500/22M Transient Data Interface (TDI) is the interface between the 3500 monitoring system and compatible software (System 1 Condition Monitoring and Diagnostic software and 3500 System Configuration software)Le TDI combine la fonction d'un module d'interface de rack 3500/20 (RIM) avec la capacité de collecte de données d'un processeur de communication tel que TDXnet.

Le TDI est situé dans la fente adjacente à l'alimentation d'un rack 3500. Il est connecté aux moniteurs de la série M (3500/40M, 3500/42M, etc.).) pour collecter en continu des données dynamiques à l'état stable et transitoires (forme d'onde) et les transmettre par une liaison Ethernet au logiciel hôtePour plus d'informations, voir la section Compatibilité à la fin du présent document.

La capacité de capture de données statiques est standard avec le TDI. Cependant, l'utilisation d'un disque d'activation de canal en option permettra au TDI de capturer également des données transitoires dynamiques et haute résolution.Le TDI intègre la fonction de processeur de communication dans le rack 3500.

Bien que le TDI fournisse certaines fonctions communes à l'ensemble du rack, il ne fait pas partie du parcours critique de surveillance et n'a pas d'effet sur le suivi approprié,fonctionnement normal du système de surveillance global pour la protection automatique des machinesChaque rack 3500 nécessite un TDI ou RIM, qui occupe toujours la fente 1 (à côté des alimentations).
