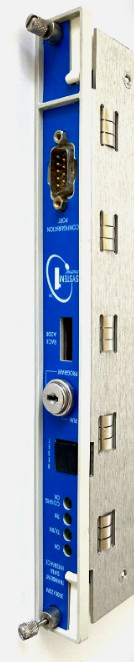

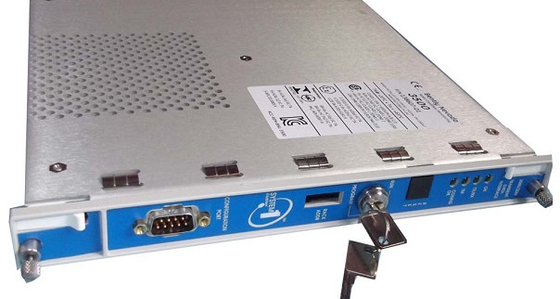

Module d'interface de données transitoires standard

Bently NevadaModule standard d'interface de données transitoires

Détails du produit:

Informations complémentaires:

Définition:

L'interface de données transitoires 3500 (TDI) est l'interface entre le système de surveillance 3500 et le logiciel de gestion des machines System 1® de Bently Nevada.Le TDI combine la capacité d'un module d'interface de rack 3500/20 avec la capacité de collecte de données d'un processeur de communication tel que TDXnetLe TDI fonctionne dans la fente RIM d'un rack 3500 en conjonction avec les moniteurs de la série M (3500/40M, 3500/42M, etc.).) pour collecter en continu des données d'état stable et de forme d'onde transitoire et les transmettre via une liaison Ethernet au logiciel hôte. La capture de données statiques est standard avec le TDI, mais l'utilisation d'un disque d'activation de canal en option permettra également de capturer des données dynamiques ou transitoires.TDI a apporté des améliorations dans plusieurs domaines par rapport aux processeurs de communication précédents en plus d'incorporer la fonction de processeur de communication dans le rack 3500..

Le TDI fournit certaines fonctions communes à l'ensemble du rack, mais il ne fait pas partie du parcours critique de surveillance et n'a aucun effet sur le bon fonctionnement normal du système de surveillance global.Un TDI ou un RIM est requis par rack.Le TDI n'occupe qu'une seule fente dans le rack et est toujours situé dans la fente 1 (à côté des alimentations).

Pour les applications Triple Modular Redundant (TMR), le système 3500 nécessite une version TMR du TDI.le TMR TDI effectue également “comparaison des canaux de moniteur”. La configuration TMR 3500 exécute le vote de surveillance en utilisant la configuration spécifiée dans les options du moniteur.le TDI TMR compare continuellement les sorties de trois (3) moniteurs redondants. Si le TMR détecte que les informations d'un de ces moniteurs ne sont plus équivalentes (dans un pourcentage configuré) aux deux autres,il signalera le moniteur comme étant en erreur et placera un événement dans la liste des événements système.

Utilisé pour placer le rack 3500 en mode RUN ou en mode PROGRAMME. Le mode RUN permet un fonctionnement normal du rack et bloque les changements de configuration.Le mode PROGRAM permet le fonctionnement normal du rack et permet également la configuration locale ou distante du rackLa clé peut être retirée du rack dans l'une ou l'autre position, permettant au commutateur de rester dans la position RUN ou PROGRAM.Le verrouillage du commutateur en position RUN vous permet de restreindre la reconfiguration non autorisée du rackL'interrupteur de verrouillage en position PROGRAM permet la reconfiguration à distance d'un rack à tout moment.

Relais pour indiquer lorsque le rack 3500 fonctionne normalement ou lorsqu'une défaillance a été détectée dans le rack.Ce relais fonctionne toujours en mode normalement chargé..

Ce disque est utilisé pour activer le nombre de canaux de données dynamiques que le TDI prendra en charge; les données dynamiques se réfèrent à la capacité de collecter des formes d'onde.Les points d'état stable sont des canaux qui collectent des données de forme d'onde soit en raison d'une commande logicielle, soit en raison d'un événement d'alarme, et prend donc en charge les valeurs actuelles, la capture de la forme d'onde programmée et la capture des données d'alarme.Les points transitoires fournissent toutes les fonctions d'un point à état stable avec les capacités supplémentaires de collecte de forme d'onde en raison des variations de paramètres telles que la vitesse de la machine.
