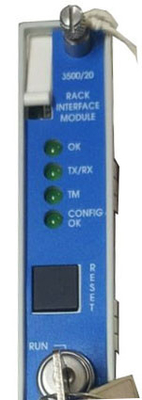

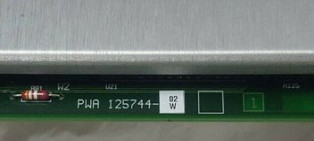

Module d'interface de rack standard de Bently Nevada 3500/20 125744-02

Bently NevadaModule d'interface standard pour les rayonnages

Détails du produit:

Informations complémentaires:

Définition:

Le Rack Interface Module (RIM) est l'interface principale du rack 3500. Il prend en charge un protocole propriétaire utilisé pour configurer le rack et récupérer les informations de la machine.Le RIM doit être situé dans la fente 1 du rack (à côté des sources d'alimentation).

Le RIM prend en charge les processeurs de communications externes compatibles Bently Nevada tels que TDXnet, TDIX et DDIX.le RIM ne fait pas partie de la trajectoire critique de surveillance et n'a aucun effet sur le suivi appropriéUn RIM est nécessaire par rack.

Pour les applications Triple Modular Redundant (TMR), le système 3500 nécessite une version TMR du RIM.Le RIM TMR effectue également la "comparation des canaux de moniteur"." La configuration 3500 TMR implémente le vote sur le moniteur en utilisant la configuration spécifiée dans les options du moniteur.le RIM TMR compare continuellement les sorties de trois (3) moniteurs redondantsSi le RIM TMR détecte que les informations d'un de ces moniteurs ne sont plus dans un pourcentage configuré des informations des deux autres moniteurs,il signalera que le moniteur est en erreur et placera un événement dans la liste des événements système.

Relais pour indiquer lorsque le rack 3500 fonctionne normalement ou lorsqu'une défaillance a été détectée dans le rack.Ce relais fonctionne toujours comme " normalement chargé ".

Utilisé pour placer le rack 3500 en mode "RUN" ou en mode "PROGRAMME". Le mode RUN permet le fonctionnement normal du rack et bloque les modifications de configuration.Le mode PROGRAM permet le fonctionnement normal du rack et permet également la configuration locale ou distante du rackLa clé peut être retirée du rack dans n'importe quelle position, permettant au commutateur de rester dans les positions RUN ou PROGRAM.Le verrouillage du commutateur en position RUN vous permet de restreindre la reconfiguration non autorisée du rackLe commutateur de verrouillage en position PROGRAM permet la configuration à distance d'un rack à tout moment.
