Bently Nevada 330850-50-05 3300XL Système de transducteur de proximité 25 mm Sensor de proximité

Bently NevadaSystème de transducteur de proximité 3300XL

Détails du produit:

Informations complémentaires:

Définition:

Le système de transducteur 3300 XL 25 mm se compose d'une sonde séparée de 25 mm, d'un câble d'extension et d'un capteur de proximité 3300 XL de 25 mm.787 V/mm (20 mV/mil) donne à ce système une plage linéaire de 12.7 mm (500 mils). Sur la base de cette plage linéaire, le système de transducteur 3300 XL de 25 mm est

adapté à la mesure de l'expansion différentielle (DE) sur les générateurs de turbines à vapeur de taille moyenne à grande causée par la différence de taux de croissance entre le rotor de la turbine et le stator de la machine.

La mesure de l'expansion différentielle est effectuée par deux transducteurs de proximité observant un col ou une rampe à une certaine distance du roulement de poussée.

• Deux transducteurs observant le même côté d'un collier.
• Deux transducteurs d'entrée complémentaires observant des côtés opposés d'un collier, doublant ainsi efficacement la portée mesurable de la DE.

Deux transducteurs avec au moins un transducteur visualisant une rampe sur un rotor et le deuxième transducteur visualisant soit une rampe séparée soit un emplacement différent sur le rotor pour compenser le mouvement radiale.Cette disposition ajoute une certaine erreur à la mesureLes critères de sélection d'une méthode de montage sont la taille de la cible disponible,la quantité attendue de mouvement axial du rotor et le type de cible DE qui existe dans la machine (col versus rampe)Si une hauteur suffisante du collier est disponible, deux transducteurs observant le même côté du collier est la configuration préférée.

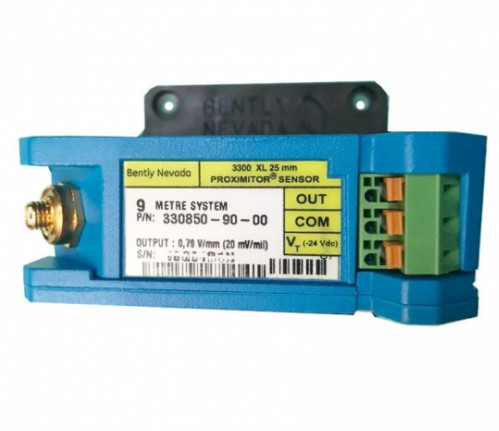

Le capteur de proximité 3300 XL de 25 mm possède les mêmes caractéristiques avancées que nos précédents capteurs de proximité 3300 XL.Sa conception mince lui permet d'être monté dans une installation DIN-rail à haute densité ou dans une configuration de montage de panneau plus traditionnelleL'immunité RFI/EMI améliorée permet au capteur de proximité 3300 XL d'obtenir l'homologation européenne du marquage CE sans aucune considération particulière de montage.Cette immunité RFI empêche également le système de transducteur d'être affecté par les signaux radio à haute fréquence à proximitéLes bandes terminales de SpringLoc sur le capteur de proximité ne nécessitent pas

Des outils d'installation spéciaux et des connexions de câblage de terrain plus rapides et plus robustes.
