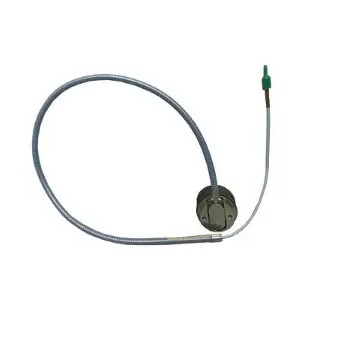

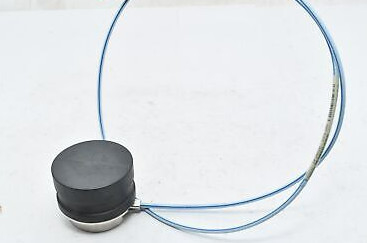

Bently Nevada 330876-02-10-00-00 3300XL Système de transducteur de proximité de 50 mm

Bently Nevada3300XL Système de transducteur de proximité de 50 mm

Détails du produit:

Informations complémentaires:

Définition:

Le système de transducteur 3300 XL 50 mm est constitué d'une sonde séparée de 50 mm, d'un câble d'extension et d'un capteur de proximité 3300 XL 50 mm.La grande bobine de diamètre donne à ce système une portée linéaire maximale de 27.9 mm (1100 mils), la plus longue portée linéaire de notre ligne de transducteurs de courant de tourbillon. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing). Mesure de l'expansion différentielle La mesure de l'expansion différentielle est effectuée à l'aide de deux transducteurs de proximité qui observent un collier ou une rampe à une certaine distance du roulement de poussée.Les arrangements typiques de montage du transducteur qui nécessitent la longue portée linéaire du transducteur 3300 XL 50 mm comprennent:

• Deux capteurs observant le même côté d'un collier.
• Deux transducteurs d'entrée complémentaires observant des côtés opposés d'un collier, doublant ainsi efficacement la portée mesurable de la DE.

Les critères de sélection d'une méthode de montage sont la taille de la cible disponible, la quantité attendue de mouvement axial du rotor et le type de cible DE qui existe dans la machine.Si la hauteur du collier est suffisante et que la plage totale de mesure requise est inférieure à 27.9 mm 1,1 pouces, la configuration préférée pour les mesures redondantes est d'utiliser deux transducteurs observant le même côté d'un collier.2 pouces) de la portée totale sont nécessaires, installer les transducteurs de manière complémentaire sur les côtés opposés du collier de dilatation du différentiel ou d'un autre matériau cible.

La sonde 3300 XL 50 mm est disponible en trois configurations de boîtier et de filetage pour remplacer physiquement tous les systèmes standard 7200 50 mm (y compris les sondes de sortie latérales et arrière).Les supports de montage standard de type 7200 sont toujours disponibles en

Il est également disponible un nouveau support pour adapter la sonde à la base de montage coulissante du transducteur intégral DE de 50 mm.394 V/mm (10 mV/mil) de sortie identique à celle des systèmes intégraux DE 7200 et 50 mm, ce qui permet aux clients de mettre à niveau sans avoir à modifier la configuration du moniteur.et Proximitor Sensor) doivent être remplacés par des composants 3300 XL de 50 mm.
