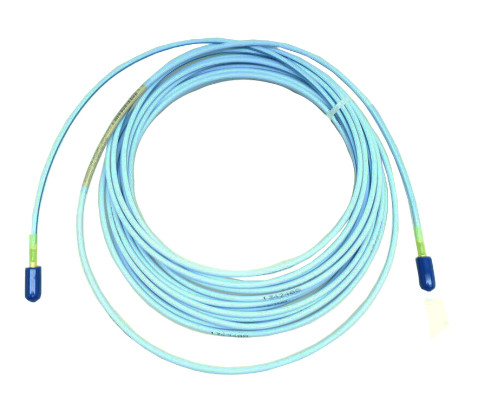

Bently Nevada 330854-080-24-CN 3300 XL Système de transducteur de proximité 25 mm câble d'extension

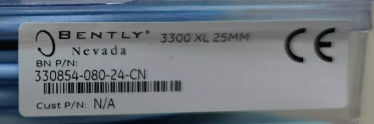

Bently Nevada330854-080-24-CN 3300 XL Système de transducteur de proximité 25 mm câble d'extension

Détails du produit:

Informations complémentaires:

Définition:

Le système de transducteur 3300 XL 25 mm se compose d'une sonde séparée de 25 mm, d'un câble d'extension et d'un capteur de proximité 3300 XL de 25 mm.787 V/mm (20 mV/mil) donne à ce système une plage linéaire de 12.7 mm (500 mils). Sur la base de cette plage linéaire, le système de transducteur 3300 XL de 25 mm est

adapté à la mesure de l'expansion différentielle (DE) sur les générateurs de turbines à vapeur de taille moyenne à grande causée par la différence de taux de croissance entre le rotor de la turbine et le stator de la machine.

La mesure de l'expansion différentielle est effectuée par deux transducteurs de proximité observant un col ou une rampe à une certaine distance du roulement de poussée.

• Deux capteurs observant le même côté d'un collier.
• Deux transducteurs d'entrée complémentaires observant des côtés opposés d'un collier, doublant ainsi efficacement la portée mesurable de la DE.

Deux transducteurs avec au moins un transducteur visualisant une rampe sur un rotor et le second transducteur visualisant soit une rampe séparée soit un emplacement différent sur le rotor pour compenser le mouvement radiale.Cette disposition ajoute une certaine erreur à la mesureLes critères de sélection d'une méthode de montage sont la taille de la cible disponible,la quantité attendue de mouvement axial du rotor et le type de cible DE qui existe dans la machine (col versus rampe)Si une hauteur suffisante du collier est disponible, deux transducteurs observant le même côté du collier est la configuration préférée.

La sonde 3300 XL de 25 mm est conçue pour une survie maximale dans les environnements les plus difficiles de la turbine à vapeur.Il peut fonctionner en continu et maintenir sa précision à des températures élevées allant jusqu'à 200 °C (392 °F)La sonde de 25 mm est dotée d'un joint avant et arrière qui, combiné au câble FluidLoc (standard sur toutes les sondes de 25 mm), permet de détecter les éclaboussures de l'air.empêche l'humidité de pénétrer dans la pointe de la sondeDes connecteurs ClickLoc spéciaux à haute température sont également standard sur la sonde et le câble d'extension.Chaque sonde et chaque câble sont équipés de protecteurs de connecteurs et d'un outil d'installation jetable de protecteurs de connecteurs pour assurer que les connecteurs restent exempts de contaminationLe connecteur ClickLoc sur le câble de la sonde a un collier amovible qui facilite l'acheminement du câble à travers des espaces étroits.
