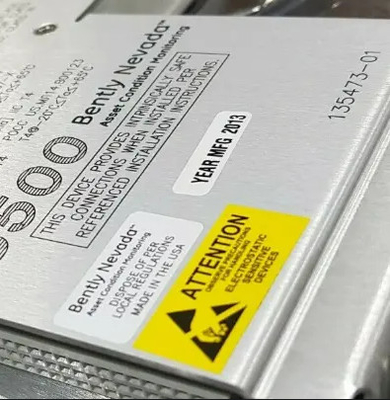

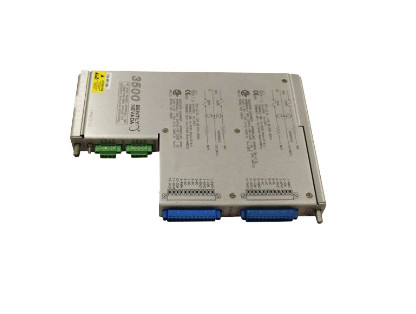

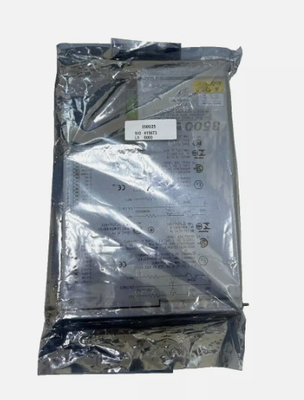

Bently Nevada 3500/25-01-03-00 135473-01 Module d'entrée/sortie de barrière interne avec terminaisons internes

Bently Nevada3500/25-01-03-00 135473-01 Module d'entrée/sortie à barrière interne de phasor avec terminaisons internes

Détails du produit:

Informations complémentaires:

Définition:

Le module 3500/25 Enhanced Keyphasor est un module à demi-hauteur et à deux canaux utilisé pour fournir des signaux Keyphasor aux modules de moniteur dans un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerLe système de protection des machines 3500 peut accepter jusqu'à quatre signaux Keyphasor en configuration normale et jusqu'à huit signaux Keyphasor en configuration jumelée.

(Le signal de phasor est une impulsion une fois par tour ou plusieurs fois par tour d'un arbre rotatif ou d'un engrenage Cette méthode est utilisée pour fournir une mesure précise du temps. Il est possible d'utiliser 3500 modules de moniteurs et équipement de diagnostic pour mesurer l'axe rotatif les paramètres de vitesse et de vecteur tels que les vibrations 1X amplitude et phase)

Le module Keyphasor amélioré est un module système 3500 amélioré.Il offre des capacités de traitement de signal Keyphasor étendues par rapport à la conception précédente tout en maintenant une compatibilité descendante complète en termes de formeLe module Keyphasor, PWA 125792-01, est complètement remplacé par le module 149369-01 mis à jour.

Lorsqu'une entrée système Keyphasor est requise pour les applications Triple Modular Redundant (TMR), le système 3500 doit utiliser deux modules Keyphasor.les modules fonctionnent en parallèle pour fournir à la fois un signal Keyphasor primaire et secondaire aux autres modules du rack.

Le module I/S Keyphasor isolé est conçu pour des applications où les signaux Keyphasor sont liés en parallèle à plusieurs appareils et nécessitent un isolement des autres systèmes, tels qu'un système de commande. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided

L'intention de ce module d'E/S était principalement de mesurer la vitesse de l'arbre et non la phase.mais cette E/S introduit un décalage de phase légèrement plus élevé que la version I/S non isolée.
