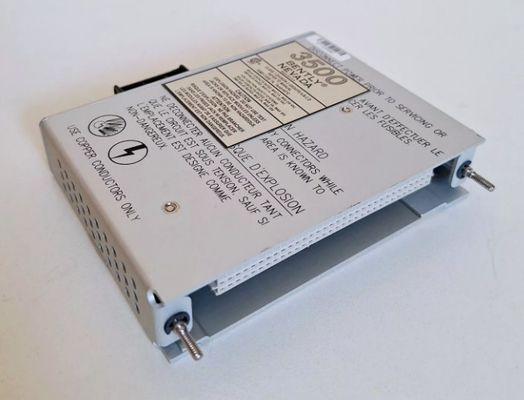

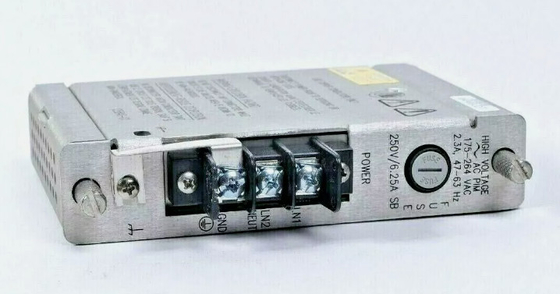

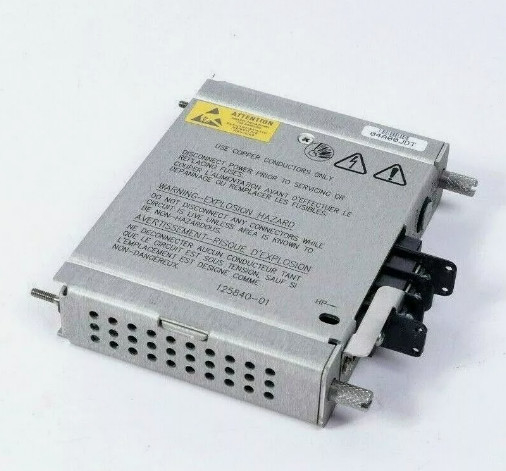

Bently Nevada 3500/15-02-02-00 125840-01 Appareil d'alimentation électrique

Bently Nevada 3500/15-02-02-00 125840-01 Appareil d'alimentation électrique

Détails du produit:

Informations complémentaires:

Définition:

Le système 3500 assure une surveillance en ligne continue adaptée aux applications de protection des machines,et est conçu pour répondre aux exigences de la norme API 670 de l'American Petroleum Institute pour ces systèmesLa conception modulaire du système basée sur des racks comprend les composants suivants:

3500/05 Plateau d'instruments (obligatoire)

Une ou deux sources d'alimentation 3500/15 (obligatoire)

Module d'interface de données transitoires (TDI) 3500/22M (nécessaire)

Un ou plusieurs modules de moniteur 3500/XX (obligatoire)

Un ou plusieurs modules de relais 3500/32M (4 canaux) ou 3500/33 (16 canaux) (facultatif)

Un ou deux modules 3500/25 Keyphasor* (en option)

Un ou plusieurs modules de passerelle de communication 3500/92 (facultatif)

Modules d'entrée/sortie (I/S) (obligatoire)

Écran VGA 3500/94M (facultatif)

Barrières de sécurité intrinsèques internes ou externes ou isolants galvaniques pour les installations dans les zones dangereuses (facultatif)

3500 Logiciel de configuration du système (obligatoire) Les composants du système sont décrits plus en détail dans la section suivante et dans leurs feuilles de données individuelles.

Les alimentations 3500 sont des modules de moitié de hauteur et doivent être installés dans les fentes spécialement conçues sur le côté gauche du rack.Le rack 3500 peut contenir une ou deux sources d'alimentation (toute combinaison de courant alternatif et/ou continu) et l'une ou l'autre d'entre elles peut alimenter un rack completLorsque deux sources d'alimentation sont installées dans un rack, l'alimentation de la deuxième source d'alimentation sert de sauvegarde pour l'alimentation primaire.l'alimentation dans la fente inférieure agit comme l'alimentation principale et l'alimentation dans la fente supérieure agit comme l'alimentation de secoursLe retrait ou l'insertion de l'un ou l'autre module d'alimentation ne perturbera pas le fonctionnement du rack tant qu'une deuxième alimentation est installée.Les alimentations électriques 3500 acceptent une large gamme de tensions d'entrée et les convertit en tensions acceptables pour une utilisation par d'autres modules 3500Trois versions d'alimentation sont disponibles avec le système de protection des machines de la série 3500:

• Énergie CA

• alimentation en courant continu à haute tension

• alimentation en courant continu à basse tension

L'alimentation 3500/15 peut être commandée pour une puissance d'entrée en courant alternatif ou continu, ce qui assure la compatibilité avec les sources de tension dans le monde entier.Le rack 3500 peut fonctionner à partir d'une seule alimentation, ou des alimentations doubles peuvent être utilisées pour fournir une redondance pour les situations qui ne peuvent tolérer une interruption de l'alimentation.

L'alimentation en double se trouve dans les positions supérieure et inférieure de la fente de rack la plus à gauche.l'alimentation principale (inférieure) peut fonctionner avec une puissance de 120 Vac tandis que l'alimentation de secours (supérieure) peut être alimentée à partir d'une source ininterrompue de 24 Vdc.

Chaque alimentation peut fournir individuellement de l'énergie à l'ensemble du rack et à ses modules.l'alimentation inférieure agit comme alimentation primaire pour le rack tandis que l'alimentation supérieure agit comme une réserve, prêt à fonctionner instantanément et automatiquement comme alimentation principale du rack sans interrompre les fonctions du rack en cas de panne de l'alimentation principale.

Le module d'alimentation 3500/15 dispose de fonctions d'auto-surveillance qui lui permettent de déterminer si toutes ses tensions de sortie sont conformes aux spécifications.Le module l'annonce via une LED verte d'alimentation OK sur le panneau avant de l'alimentation.

Fichier de données Lien:

3500-15 Fournitures d'alimentation en courant alternatif et en courant continu Fiche de données - 14153...
