Bently Nevada 3500/32-01-00 125720-01 Module de sortie de relais de 4 canaux de rechange

Bently Nevada3500/32-01-00 125720-01 Sortie de relais de 4 canaux de rechange Module

Détails du produit:

Informations complémentaires:

Définition:

Les modules de relais 3500/32M fournissent un ensemble de relais qui peuvent être programmés pour s'activer en fonction des conditions d'alarme dans d'autres modules de moniteur dans le rack.Le module /32M (photo de gauche) utilise des relais double pôle double lancement (DPDT), tandis que le module /33 (photo de droite) utilise des relais à double lancement (SPDT) à pôle unique.Le /33 peut également être configuré pour agir comme s'il avait des relais DPDTPour ce faire, deux relais SPDT seront utilisés pour effectuer la fonction de chaque relais DPDT qui est configuré.

Bien que les modules relais ne soient pas une composante obligatoire du système 3500, nous recommandons fortement de les utiliser comme moyen le plus approprié d'intégrer le système 3500 avec des applications d'arrêt automatique.Un nombre quelconque de modules relais peut être placé dans n'importe lequel des emplacements situés à droite du TDI..

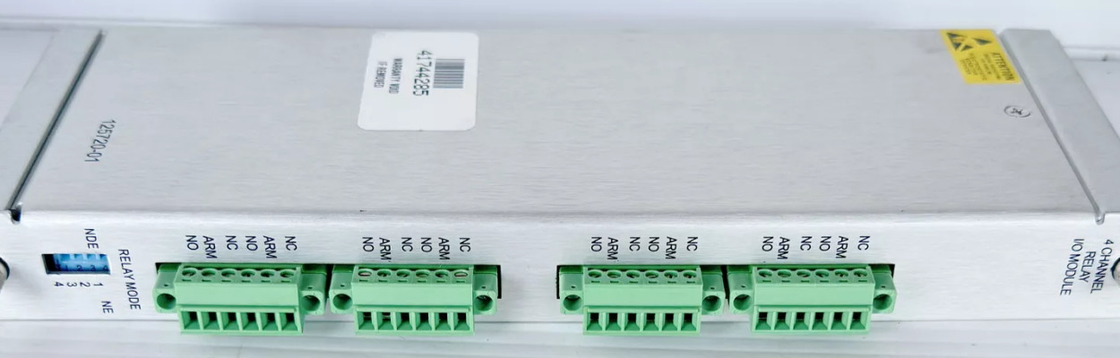

Le module de relais à 4 canaux est un module à pleine hauteur qui fournit quatre sorties de relais.N'importe quel nombre de modules de relais à 4 canaux peut être placé dans n'importe lequel des emplacements à droite du module d'interface de données transitoiresChaque sortie du module de relais à 4 canaux peut être programmée indépendamment pour exécuter la logique de vote.

Chaque relais utilisé sur le module de relais à 4 canaux comprend une logique de conduite d'alarme.

La programmation de la logique de conduite d'alarme utilise la logique AND et OR, et peut utiliser des entrées d'alarme (états d'alarme et de danger).ou des PPL individuels de n'importe quel canal de moniteur ou de n'importe quelle combinaison de canaux de moniteur dans le rackVous pouvez programmer ce lecteur d'alarme pour répondre aux besoins de votre application en utilisant le logiciel de configuration de rack 3500.

Informations sur la commandeRLe gouvernement

Lien de feuille de dates:La fiche de données du module de relais à 4 canaux 3500-32M - 141533...
