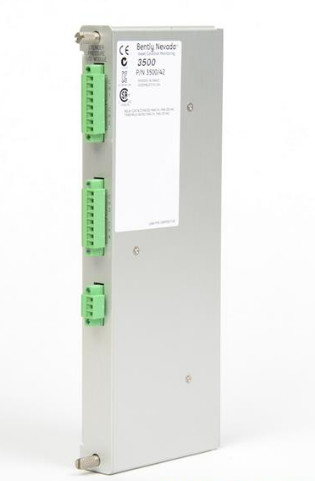

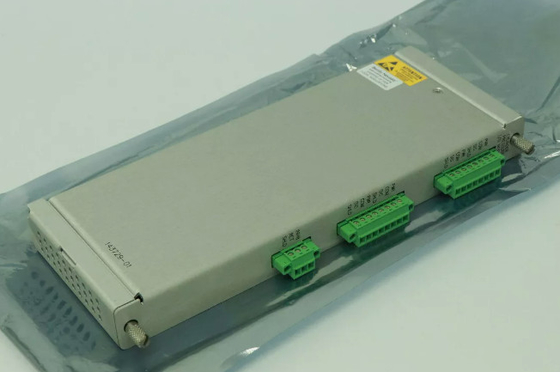

Bently Nevada 3500/77M-03-00 143729-01 Module d'entrée/sortie de pression du cylindre avec terminaison interne

Bently NevadaLe module d'entrée/sortie de la pression du cylindreavec Termination interne

Détails du produit:

Définition:

Le moniteur de pression des cylindres 3500/77M Recip est un moniteur à 4 canaux qui accepte les entrées des capteurs de pression approuvés par Bently Nevada,conditionne le signal pour effectuer diverses mesures de pression b pour les compresseurs à rotation, et compare les signaux conditionnés avec des alarmes programmables par l'utilisateur.

L'objectif principal du moniteur 3500/77M est de fournir:

• Protection de la machine par comparaison continue des paramètres surveillés avec les paramètres d'alarme configurés pour déclencher les alarmes.
• Informations essentielles sur la machine pour le personnel d'exploitation et de maintenance.

Selon la configuration, chaque canal conditionne généralement son signal d'entrée pour fournir divers paramètres appelés variables mesurées.Les utilisateurs peuvent configurer des paramètres d'alerte pour chaque variable mesurée active et des paramètres de danger pour deux variables mesurées actives..

Chaque canal du 3500/77M fournira huit valeurs variables mesurées relatives au fonctionnement de la pression du cylindre.

• Pression de décharge
• Pression d'aspiration
• Pression maximale
• Pression minimale
• Ratio de compression

Le module 3500/77M nécessite les révisions suivantes (ou ultérieures) du micrologiciel et du logiciel:

• 3500/77M Module du firmware révision L
• 3500/01 Logiciel ¢ version 3.00
• 3500/02 Logiciel version 2.30
• 3500/03 Logiciel ️ Version 1.30

Les blocs de terminaison externes ne peuvent pas être utilisés avec les modules d'E/S de terminaison interne.les blocs et câbles de terminaison externes doivent être commandés séparément.

La limite inférieure de vitesse de la machine est de 60 tr/min dans le produit standard. Pour les vitesses de la machine inférieures à 30 tr/min, la modification 135M8200-01 est requise.

Informations relatives à la commande

Lien de feuille de dates:3500-77M Recepteur de cylindre de contrôle de la pression feuille de données...
