Module de moniteur d'affichage VGA

Bently NevadaModule d'affichage VGA

Détails du produit:

Définition:

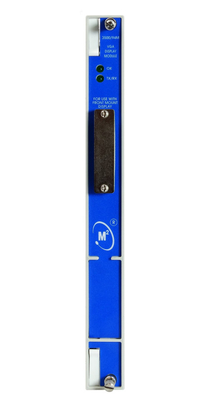

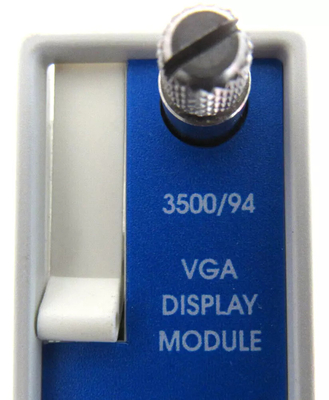

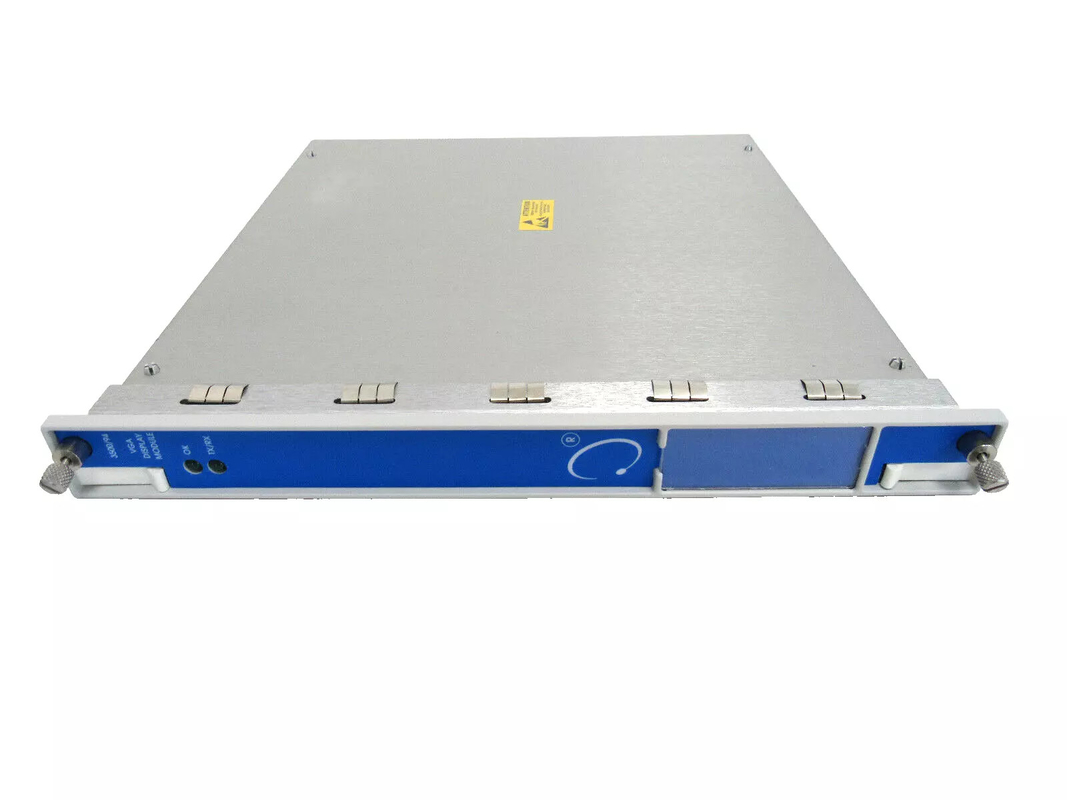

Le module VGA 3500/94M affiche toutes les informations du système de protection des machines 3500, notamment:

• Liste des événements système
• Liste des événements d'alarme
• Toutes les données relatives aux modules et aux canaux
• Alarme et état d'ordre
• Neuf options d'affichage personnalisées

Utilisez le logiciel de configuration 3500 Rack pour configurer jusqu'à neuf écrans personnalisés.tandis qu'un autre montre les valeurs d'écart de proximité du transducteur.

Vous pouvez organiser les écrans personnalisés en groupes de machines. Vous pouvez également organiser les données système dans n'importe quelle page de l'écran personnalisé.

Le 3500/94M est composé de:

• Le module VGA 3500/94M
• Un module d'entrée/sortie
• Un écran tactile VGA de 10" ou 15"

Vous pouvez monter l'écran VGA à l'aide de câbles standard jusqu'à 6 m (20 pi) d'un rack 3500, ou en utilisant un extendor de moniteur vidéo clavier (KVM) pris en charge, jusqu'à 10 km (6,2 miles) du rack 3500.

Le 3500/94M nécessite le module 3500/22 Transient Data Interface (TDI). Il nécessite également ces versions ou des versions plus récentes du firmware et du logiciel suivants:

• 3500/94M Le logiciel 4.06, révérend C.
• Le système d'exploitation (TDI) de 3500/22 Rev 1.71
• Le programme (configuration du rack) est présenté dans la version 5.6
• 3500/02 Logiciel (affichage optique) Rév. 2.21
• 3500/03 Logiciel (acquisition de données) Rév. 1.22

Le 3500/94M nécessite le matériel suivant: 3500/22 TDI - Interface de données transitoires

Lien de feuille de dates:Le système d'affichage VGA.pdf
