L'unité d'interconnexion de bus CEX est située à l'intérieur de l'unité de connexion de bus.

L'unité d'interconnexion de bus CEX est située à l'intérieur de l'unité de connexion de bus.

Détails du produit:

Définition:

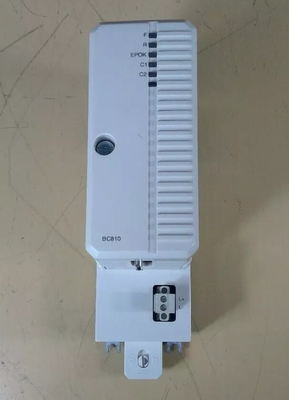

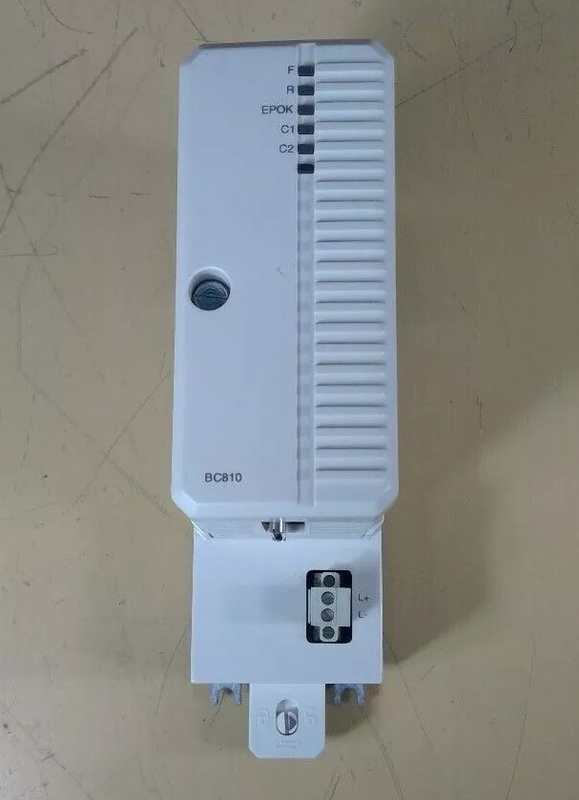

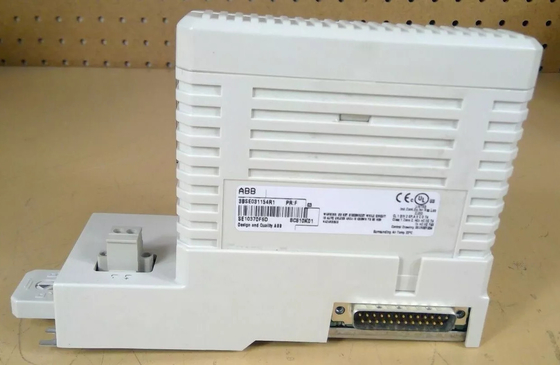

L'unité BC810 se compose de deux parties de base: une plaque de base (TP857) et une carte d'alimentation/plaque logique.Il est mis à la terre au DIN-rail à travers les pièces métalliques du boîtierLa carte contient également la diode de vote de puissance externe et le fusible.et le connecteur du câble d'interconnexionLe BC810 peut être utilisé avec les PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 et PM891.

Dans un système entièrement redondant avec deux paires de processeurs BC810 et CPU primaire / de sauvegarde interconnectées, le BC810 prend en charge le remplacement en ligne de la plaque de base du processeur sans perturber le trafic CEX.Si le BC810 doit être remplacéLe CEX-Bus est utilisé pour étendre les ports de communication embarqués par des unités d'interface de communication.Il est également possible d'utiliser des interfaces de communication redondantes sur le CEX-Bus..

L'unité BC810 d'interconnexion CEX-Bus est utilisée pour augmenter la disponibilité du CEX-Bus en le divisant en segments distincts.Cela améliore la disponibilité des systèmes avec des interfaces de communication redondantes. BC810K02 a une conception redondante, c'est-à-dire que le nombre de processeurs à l'intérieur du PLC est d'au moins deux ou plus.l'autre processeur peut continuer à fonctionner et assurer l'exécution normale du programme.

Traitement collaboratif: La fonction de plusieurs processeurs est de partager les opérations logiques, les opérations arithmétiques, les fonctions de communication, etc. dans le programme, c'est-à-dire le traitement collaboratif.Les deux processeurs exécutent le même programme une fois chacun et puis comparer les résultatsSi les résultats sont cohérents, ils sont sortis; s'ils sont incohérents, l'un des résultats est sélectionné pour la sortie (généralement aucune sortie ou arrêt).Il y a deux oscillateurs différents qui croisent leur comportementSi l'autre partie n'est pas en cours d'exécution dans un certain cycle, le processeur entre dans un état spécifique.

Le firmware vérifie l'exactitude des deux oscillateurs toutes les secondes.La vérification de séquence surveille l'exécution de différentes parties du système d'exploitation du processeurToutes les zones de mémoire statique, y compris la mémoire flash et la RAM, sont vérifiées à l'aide d'un code de redondance cyclique (CRC) et d'une double exécution de code.La zone de mémoire dynamique est protégée par une double exécution de code et est vérifiée périodiquement.

Lien vers la feuille de données:
