ABB AI815 3BSE052604R1 Module d'entrée analogique

ABB AI815 3BSE052604R1 Module d'entrée analogique

Détails du produit:

Informations complémentaires:

Définition:

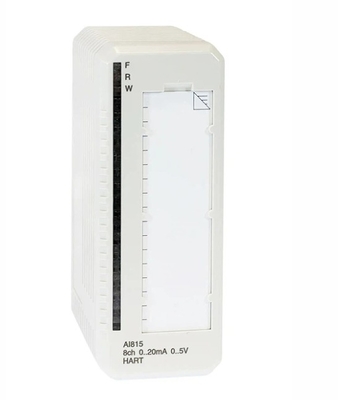

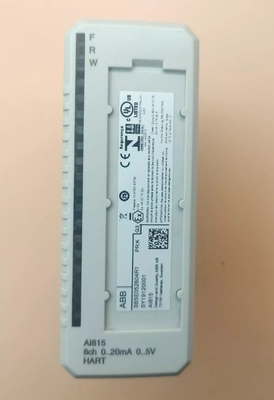

Le module d'entrée analogique AI815 a 8 canaux. Les modules peuvent être configurés pour les entrées de tension ou de courant. Les signaux de courant et de tension ne peuvent pas être mélangés sur le même module d'entrée/sortie.La tension et le courant d'entrée peuvent résister à une surtension ou une sous-tension d'au moins 11 V d.c. La résistance d'entrée pour la tension d'entrée est supérieure à 10 M ohms et la résistance d'entrée pour le courant d'entrée est de 250 ohms.Le module distribue l'alimentation de l'émetteur compatible HART externe à chaque canalIl ajoute une connexion simple pour distribuer l'alimentation aux émetteurs à 2 ou 3 fils.Si une alimentation externe est utilisée pour alimenter les émetteurs HART, l'alimentation doit être compatible HART.

ABB 3BSE052604R1 Entrée analogique HART 8 canaux, 0(4)..20mA, 0(1)..5V, 12 bits, à extrémité unique.L'AI815 est équipé de capacités d'entrée analogique avancées pour un traitement du signal précis et fiable.. La conception évolutive du module permet une flexibilité dans l'expansion de votre système de contrôle selon les besoins.Assurer un contrôle en temps réel de vos applicationsSa construction légère assure une manipulation facile pendant l'installation et la maintenance.

Le module d'entrée analogique AI815 comporte 8 canaux et prend en charge les entrées de tension ou de courant. Chaque canal de module est dédié à l'entrée de tension ou de courant;ils ne peuvent pas être mélangés sur le même module I/0.Le module peut résister à des conditions de surtension ou de sous-tension jusqu'à 11 V courant continu. La résistance d'entrée est supérieure à 10 M ((2) pour la tension d'entrée et à 250 (pour la tension d'entrée).Il distribue l'alimentation de l'émetteur compatible HART externe à chaque canalL'alimentation de l'émetteur est surveillée et limitée en courant, ce qui assure un fonctionnement sûr.

Il peut être intégré dans le système de bus d'ABB, tel que PROFIBUS ou MODBUS, pour faciliter l'échange de données avec l'ordinateur supérieur ou d'autres unités de commande.Tous les manuels sont fournis sous forme électronique sur CD-ROM. Le format de fichier est Adobe Portable Document Format (PDF), qui est la norme de facto pour les documents portables sur Internet. Vous pouvez les lire séquentiellement comme les documents conventionnels,ou rechercher et imprimer les parties nécessaires de ces documents électroniques, par exemple.

Lien vers la feuille de données:
