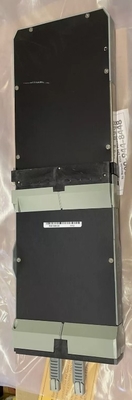

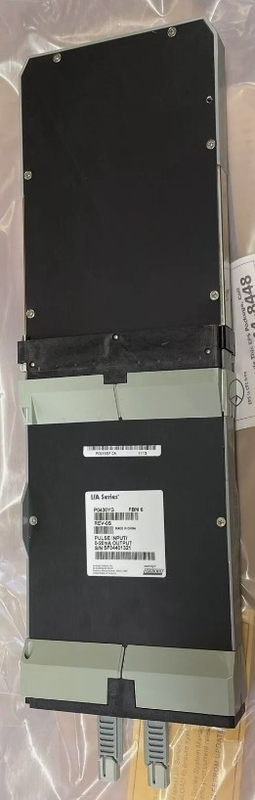

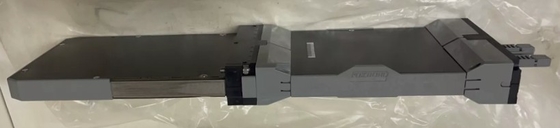

Foxboro P0400YG FBM06 Pulse Entrée 0-20 mA Sortie Module d'interface de la série I/A

Foxboro P0400YG FBM06 Pulse Entrée 0-20 mA Sortie Module d'interface de la série I/A

Détails du produit:

Informations complémentaires:

Définition:

Ce module (FBM06) exécute le programme d'application d'entrée/sortie analogique d'impulsion. Les options configurables pour ce programme sont la résolution d'entrée de la fréquence d'impulsion (sur une base par module), le facteur de mise à l'échelle du compteur,Configuration sans danger de défaillance (arrêt/retour en arrière), sortie analogique de données sans danger de défaillance (sur une base par canal), activation de la commutation de bus de champ et temps de commutation de bus de champ.

Le module d'interface de sortie d'entrée d'impulsion de 0 à 20 mA contient quatre canaux d'entrée d'impulsion configurables et quatre canaux de sortie analogique de 20 mA CC. Chaque canal d'entrée accepte une entrée d'impulsion,avec un taux maximal de 12Les dispositifs d'entrée comprennent des compteurs de vortex et de turbine, des contacts à l'état solide ou électromécaniques et d'autres capteurs ayant des sorties d'impulsions similaires.Chaque canal de sortie entraîne une charge externe et produit une sortie de 0 à 20 mA.

Le module effectue la conversion du signal nécessaire à l'interface des signaux électriques d'entrée/sortie des capteurs de champ et des actionneurs vers/à partir du bus de champ redondant.et se connecte indépendamment au Fieldbus redondant.

Un ensemble de câbles de terminaison en option est disponible, qui comprend des prises de dérivation intégrées pour chaque canal de sortie sur le connecteur avant du module de bus de champ.Les prises acceptent une prise de contournement de la station de contournement de sortie de la série I/A ou d'une autre source externe de 20 mACette option devrait être envisagée pour les applications où il est souhaitable de maintenir la puissance pendant les opérations de maintenance, par exemple lors du remplacement d'un module défectueux.

Fichier de données Lien:
