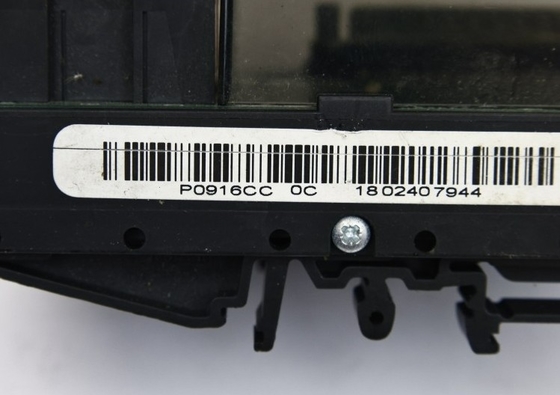

Foxboro P0916CC FBM237 Les signaux 0-20 mA sont électriquement compatibles avec les dispositifs de champ HART et le module redondant

Foxboro P0916CC FBM237 Les signaux 0-20 mA sont électriquement compatibles avec les dispositifs de champ HART et le module redondant

Détails du produit:

Informations complémentaires:

Définition:

Le module de sortie FBM237, de 0 à 20 mA, contient huit canaux. Les sorties sont isolées galvaniquement des autres canaux et de la terre.ou en paire redondante (deux FBM237).

Un bloc de fonction de sortie analogique redondant, AOUTR, est utilisé pour chaque paire de sorties redondantes.

À chaque cycle d'exécution, des sorties identiques sont envoyées aux deux modules, exerçant pleinement le bus de champ et les circuits logiques de chaque module.sa sortie est entraînée à 0 mA et le canal correspondant dans le bon module continue automatiquement à fournir le courant approprié.

Le FBM237 a une conception modulaire, avec un extérieur en aluminium extrudé robuste pour la protection physique des circuits.Les boîtiers spécialement conçus pour le montage des mécanismes de frottement offrent différents niveaux de protection de l'environnement., jusqu'à des environnements difficiles (classe G3), conformément à la norme ISA S71.04.

Pour les applications de configuration de système et pour d'autres systèmes de surveillance par SMON, gestionnaire de système et SMDH, les modules FBM237 redondants semblent être des modules distincts et non redondants.La redondance fonctionnelle de ces modules est assurée par leurs blocs de commande associés..

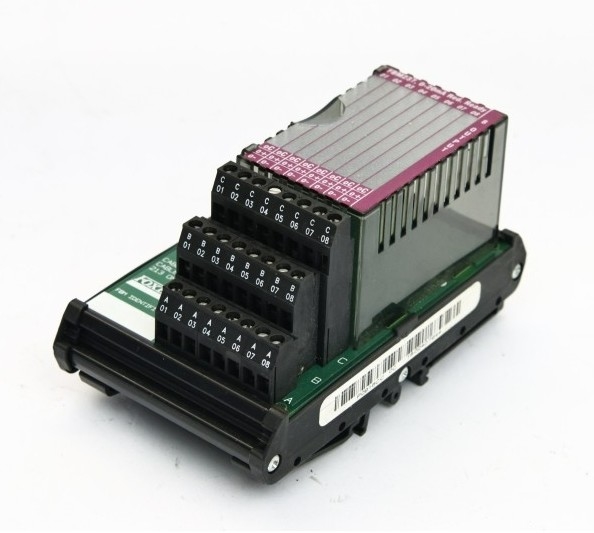

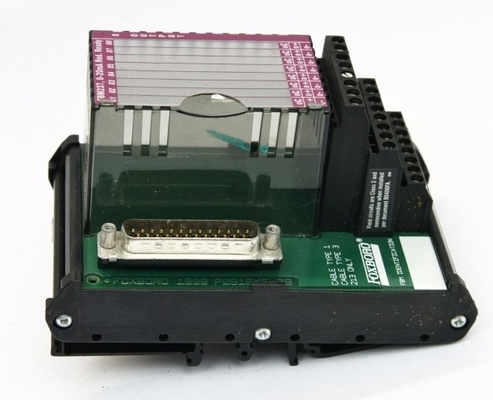

Les signaux d'E/S de champ se connectent au sous-système FBM via des ensembles de terminaisons montés sur rail DIN. Les TA utilisés avec le FBM237 sont décrits dans “Terminaisons et câbles”.

Fichier de données Lien:
