GE IS200TRPGH1B General Electric Turbine Primary Trip Terminal Board (composition de la carte du terminal de trajet principal de la turbine électrique générale)

GE IS200TRPGH1B General Electric Turbine Primary Trip Terminal Board (composition de la carte du terminal de trajet principal de la turbine électrique générale)

Détails du produit:

Informations complémentaires:

Définition:

L'IS200TRPGH1B est une carte de terminal de voyage primaire fabriquée et conçue par General Electric dans le cadre de la série Mark VI utilisée dans les systèmes de commande de turbines à gaz.Le contrôleur d'entrée/sortie réglemente la carte terminale TRPGTrois circuits de vote dans le TRPG disposent de neuf relais magnétiques qui se connectent à trois solénoïdes trip, ou appareils électriques trip (ETD).Les côtés primaire et d'urgence de l'interface avec les ETD sont formés par le TRPG et le TREG travaillant ensemblePour les applications dans les turbines à gaz, TRPG accepte également les entrées de huit détecteurs de flamme Geiger-Mueller.

Les diagnostics TRPG sont exécutés par la carte d'entrée/sortie.et la tension d'excitation du détecteur de flamme est trop basse ou excessive. Si l'un des signaux devient anormal, un avertissement de diagnostic est généré (au-delà des limites). Les connecteurs de la carte terminale JR1, JS1 et JT1 ont chacun leur propre dispositif d'identification que la carte I/O interroge.Si une divergence est trouvée, une erreur d'incompatibilité matérielle est générée.et l' emplacement de la prise sont tous codés sur la puce d' identification de périphérique en lecture seule.

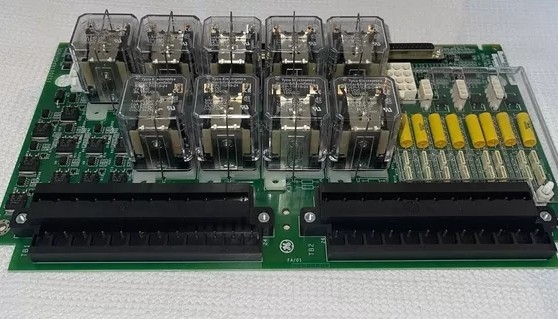

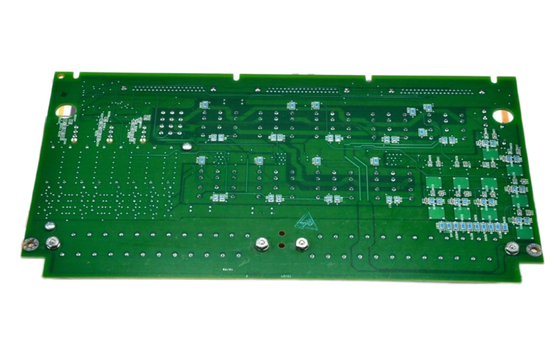

Le module IS200TRPGH1B sert de carte d'arrêt de voyage principale dans le système de commande de turbine à gaz GE Mark VI Speedtronic.Sa fonction principale est d'interfacer avec le contrôleur de protection de la turbine primaire et les dispositifs de démarrage d'urgence (ETD)Les caractéristiques clés de l'IS200TRPGH1B comprennent deux grands blocs terminaux noirs situés sur le côté gauche,chacune équipée de 24 bornes métalliques en argent numérotées séquentiellement de 1 à 48La moitié inférieure de la carte contient une variété de condensateurs: une ligne verticale de 8 condensateurs solides jaunes centrés au bas,accompagnés de deux rangées parallèles de petits condensateurs blancs totalisant 16 unités à gauche.

L'IS200TRPGH1B est un circuit imprimé avec une variété de composants différents.Ces deux terminaux contiennent vingt-quatre terminaux métalliques en argent, numérotés de un à vingt-quatre et de vingt-cinq à quarante-huit.. Une variété de condensateurs sont situés sur la moitié inférieure de l'IS200TRPGH1B. Une ligne verticale de huit condensateurs jaunes solides est disposée au bas de l'IS200TRPGH1B au centre de la carte.À gauche de ces condensateurs jaunes, il y a deux rangées verticales de petits condensateurs blancs.
