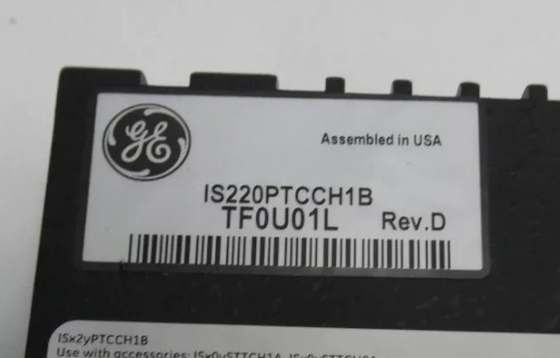

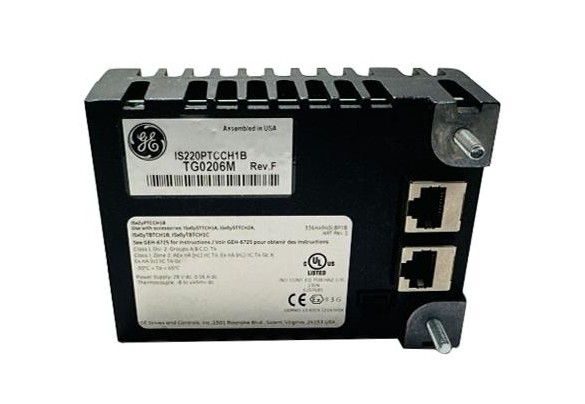

GE IS220PTCCH1B Marque VIe Speedtronic Pack d'entrée de thermocouple haute performance

GE IS220PTCCH1B Marque VIe Speedtronic Pack d'entrée de thermocouple haute performance

Détails du produit:

Définition:

GE Speedtronic Mark VIe IS220PTCCH1B est un module d'entrée thermocouple composé de 12 entrées optimisées pour la combustion et d'une jonction froide.Les applications de redondance modulaire duplex et triple sont toutes possibles avec le IS220PTCCH1BCette carte peut accueillir des thermocouples conventionnels tels que E, J, K, S et T, ainsi que des entrées mV allant de -8 à 45 mV.et T peuvent être mis à la terre ou non et peuvent être placés jusqu'à 984 pieds du panneau d'entrée/sortie de la turbineLa résistance du câble ne doit pas dépasser 450 ohms. L'IS220PTCCH1B peut exécuter une variété d'auto-diagnostics, y compris la mémoire flash, la RAM, le matériel de la carte de processeur et les auto-tests des ports Ethernet.Il assure également une surveillance continue de son alimentation interne pour s'assurer qu'elle fonctionne correctement..

L'IS220PTCCH1B peut exécuter une variété d'auto-diagnostics, y compris la mémoire flash, la RAM, le matériel de la carte du processeur et les auto-tests des ports Ethernet.Il assure également une surveillance continue de son alimentation interne pour s'assurer qu'elle fonctionne correctement.Les diagnostics visuels sont fournis par des LED d'indicateur et les communications série de diagnostic local sont possibles par un port infrarouge.L'entrée au pack est par connecteurs Ethernet RJ45 doubles et une entrée de puissance à trois brochesLa sortie se fait par un connecteur DC-37 qui se connecte directement au connecteur de la carte de terminaux associé.

L'IS220PTCCH1B REV F est un module d'entrée thermocouple fabriqué et conçu par General Electric dans le cadre de la série Mark VIe utilisée dans les systèmes de contrôle distribué GE.Le PTCC fournit l'interface électrique entre un ou deux réseaux Ethernet E/S et une carte terminale d'entrée thermocoupleLe paquet contient une carte de processeur commune à tous les packs d'E/S distribués Mark VIe et une carte d'acquisition spécifique à la fonction d'entrée de thermocouple.Le pack est capable de gérer jusqu'à 12 entrées de thermocoupleDeux packs peuvent gérer 24 entrées sur TBTCH1C. Dans la configuration TMR avec la carte terminale TBTCH1B, trois packs sont utilisés avec trois jonctions froides, mais seulement 12 thermocouples sont disponibles.

L'IS220PTCCH1B est un pack d'E/S Mark VIe. Un ou plusieurs modules de pack d'E/S numérisent le signal du capteur et l'alimentent au contrôleur.Ceci est principalement utilisé avec la série GE Speedtronic Mark VIeEn outre, le Mark VIe est une plate-forme flexible pour de multiples applications. Il fournit également une entrée/sortie en réseau haute vitesse pour les systèmes simplex, dual et triple-redondants.IS220PTCCH1B est un module multi-PCB avec PCB multicouche rempli de composants SMDDe nombreuses versions de ce pack I/O sont également disponibles.
