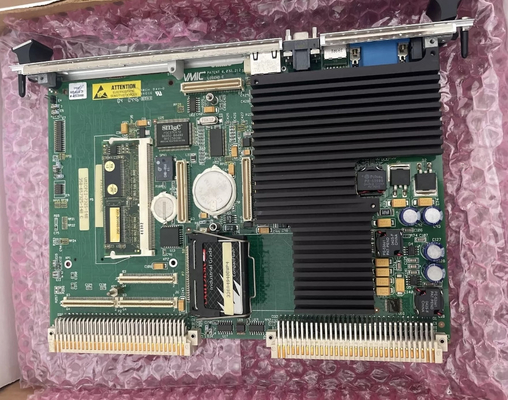

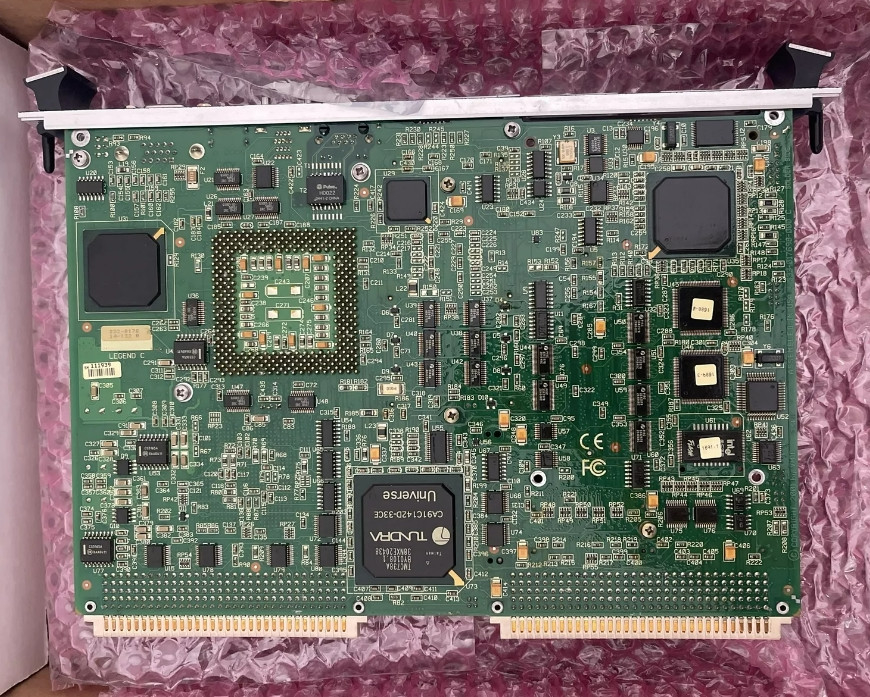

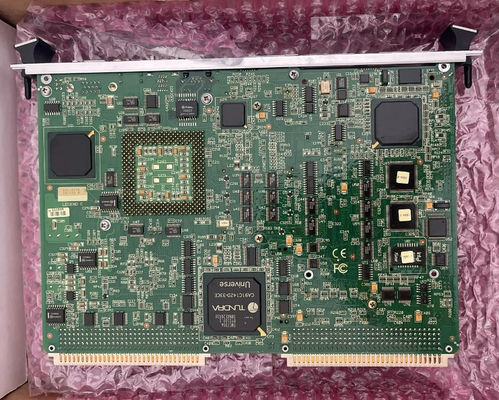

Le module de commande de la carte de commande avancée GE IS215UCCAM03A Mark VI CPCI

Le module de commande de la carte de commande avancée GE IS215UCCAM03A Mark VI CPCI

Détails du produit:

Définition:

Cette carte, la carte IS215UCCAM03A, est l'un des contrôleurs UCCx. Le contrôleur UCCx est basé sur un ordinateur à carte unique connu sous le nom de CompactPCI ou CPCI.Cette carte fait partie du système Mark VIe produit par General Electric, bien que ce modèle spécifique soit considéré comme compatible avec les modèles de système Mark VIeS ultérieurs.128 Mo de mémoire flashLa série Mark VI Turbine Control System qui accueille ce module d'assemblage IS215UCCAM03A CompactPCI est une sorte de série de produits GE Mark,compte tenu du fait qu'il existe avec une série d'applications fonctionnelles possibles dans les systèmes de contrôle et de gestion de gaz compatibles avec General Electric, éoliennes et à vapeur, ensembles d'entraînement automatisés.Ceci doit être considéré comme une mise à niveau fonctionnelle sur la série Mark V Turbine Control System existante antérieurement d'un nom de série complet étendu similaire, car les applications possibles de la série Mark V existent dans des environnements fonctionnels plus restreints à base de gaz et de vapeur.

L'IS215UCCAM03A Compact PCI est une carte de traitement à fente unique avec une série de spécifications de produit uniques et importantes.Certaines de ces LED sont; UDH Ethernet Status, Status, DC, Diag, IONet Ethernet et LED ON. Il existe trois statuts pour la LED UDH Ethernet, il y a une LED active qui clignote et une LED de vitesse,qui est vert pour le 100 BaseTX, et jaune pour 10 Base T. Ces indicateurs LED sont souvent déclenchés par une interruption des spécifications environnementales ou des exigences de puissance de l'IS215UCCAM03A.Ce PCB UCCA est conseillé de fonctionner à des températures comprises entre 0 et 60 degrés Celsius., avec une température de stockage idéale allant de -45 à 85 degrés Celsius.

La plage d'humidité de ce modèle est de 5 à 95%, et il a une altitude de fonctionnement de 0 à 10 000 pieds avec une altitude de stockage de 0 à 40 000 pieds au-dessus du niveau de la mer.En termes d'entrée de tension et de puissance, l'IS215UCCAM03A exige une tension nominale de +3,3 V dc, 3,5 A typique, 4,25 A maximum et +5 V dc, 150 mA typique, 300 mA maximum.Il existe une série de spécifications de port et de protocole spécifique à la carte IS215UCCAM03AComme indiqué sur le diagramme des composants IS215UCCA ci-dessous, l'interface Ethernet EPMC est composée de trois ports, un connecteur RJ-45,et une paire tordue de connecteurs 10BaseT et 100BaseTX. Dans l'interface Ethernet EPMC, il existe des protocoles qui sont utilisés pour communiquer entre les paquets d'E/S et les contrôleurs; ces protocoles sont les protocoles TCP/IP.

L'IS215UCCAM03A est un module de contrôle qui est monté dans le boîtier CPCI. La carte dispose de cinq ports de communication.une connexion Ethernet à l'UDH, et une connexion RS-232C pour la configuration. Le contrôleur doit être configuré avec une adresse TCP/IP avant d'être connecté à l'Ethernet UDH. Cela peut être fait via l'application ToolboxST.Conçus pour les systèmes de commande hautes performances, le module de commande GE IS215UCCAM03A CPCI offre une intégration transparente et une efficacité opérationnelle accrue dans l'automatisation industrielle.
