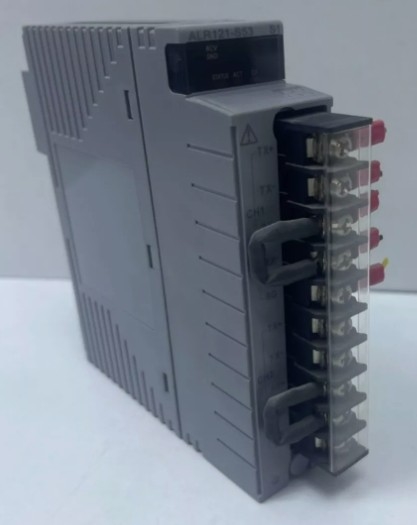

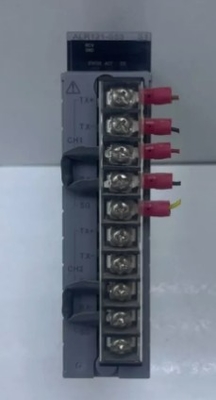

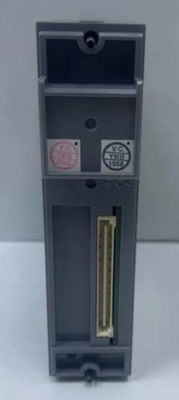

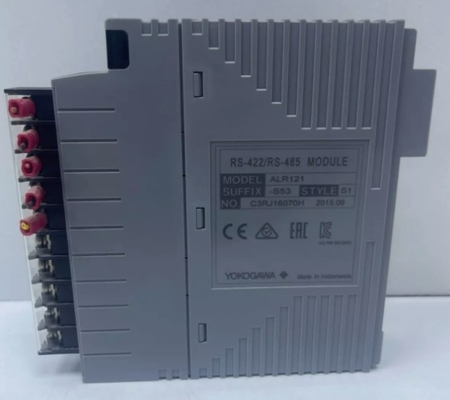

YOKOGAWA ALR121-S53 Modules de communication en série utilisés avec un SCS pour effectuer la communication Modbus

Je vous en prie.Les mesures de sécurité doivent être appliquées conformément à l'annexe II.Modules de communication en série utilisés avec un SCS pour effectuer la communication Modbus

Détails du produit:

Informations complémentaires:

Définition:

En utilisant la fonction de communication Modbus slave du SCS, les données du SCS peuvent être définies ou référencées par le maître Modbus qui est un système séparé du SCS via un module de communication en série.En outre,, les données du sous-système telles que celles des séquenceurs peuvent être réglées ou référencées via un module de communication en série utilisant la fonction de communication du sous-système SCS.

The dual-redundant configuration of the network can be available by establishing an independent transmission path from the Modbus master for every two the serial communication modules mounted in the SCSCependant, la fonction de commutation de contrôle/de veille entre les modules de communication en série à double redondance montés sur des emplacements adjacents n'est pas prise en charge.

Le module de communication en série communique avec les sous-systèmes à des intervalles spécifiés et stocke les données du sous-système dans l'image des modules de communication.La fonction de communication du sous-système SCS accède au module de communication de manière asynchrone à partir d'eux., et renvoie ou définit l'image E/S.

La logique d'application du SCS lit les données de la zone de données d'E/S de communication lorsque l'entrée de communication FB est exécutée,et écrit les données de calcul dans la zone de données d'E/S de communication lorsque la sortie de communication FB est exécutée.
