GE IS200BAIAH1BEE Carte d'interface d'application de pont de la marque VI en stock

La carte d'interface de l'application de pont GE IS200BAIAH1BEE Mark VIEn stock

Détails du produit:

Définition:

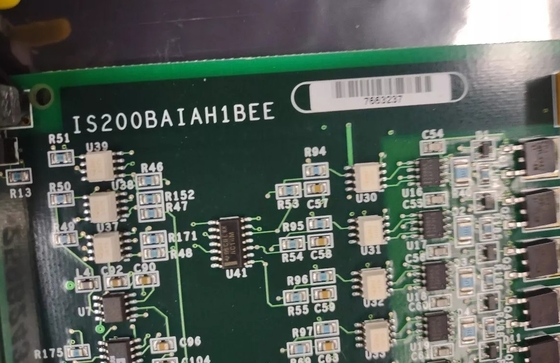

L'IS200BAIAH1BEE ou BAIA est destiné à être un PCB de remplacement. Il a une EEPROM fournie avec un firmware préchargé d'usine. Ce circuit de mémoire ne doit jamais être reprogrammé ou retiré.Si elle cesse de fonctionner ou est endommagéeLe BAIA utilise également une interface d'entrée/sortie RS-232C qui va au clavier du système d'entraînement ou au PC à partir d'une carte DSPX.L'IS200BAIAH1BEE doit être placé verticalement dans l'ensemble du support de carte de commande auquel il est affecté.Sur la face avant du BAIA, il y a une étiquette d'avertissement qui avertit l'utilisateur de ne monter cette carte que dans la fente 1 du rack.Installer cette carte dans une fente autre que la première entraînera des dommages à la carteIl y a un indicateur LED sur la plaque faciale qui est étiqueté IMOK.

GE IS200BAIAH1B et IS200BAIAH1BEE sont des cartes d'interface d'application de pont conçues pour les systèmes de commande GE Mark VI.Ces modules sont principalement utilisés pour connecter et gérer la communication et la transmission de signaux entre les générateurs et les systèmes d'excitation afin d'assurer une coordination et un contrôle efficaces entre les appareilsCette carte d'interface possède plusieurs canaux d'entrée et de sortie, peut traiter les signaux numériques des générateurs et des systèmes d'excitation et surveiller l'état de l'équipement en temps réel.Grâce à un échange efficace de données, IS200BAIAH1B et IS200BAIAH1BEE peuvent optimiser les stratégies de contrôle de l'excitation et améliorer les performances du générateur et la vitesse de réponse.Cette conception flexible de l'interface lui permet de s'adapter à différentes exigences d'application et de s'intégrer de manière transparente avec d'autres modules de commande.

L'IS200BAIAH1B est conçu pour fonctionner comme une carte d'interface d'application de pont dans les systèmes d'entraînement de série Innovation.Cette carte fournit la référence terre-sol et l'isolation pour les entrées de signal des cartes terminalesChaque carte est conçue avec une EEPROM intégrée contenant un firmware non destiné au retrait ou à la programmation de terrain. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

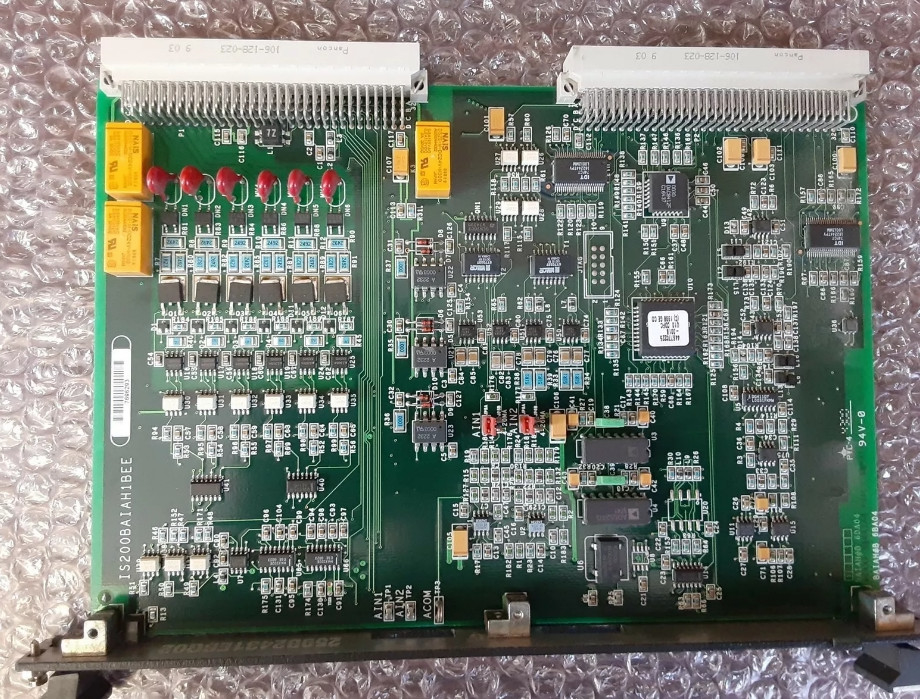

L'IS200BAIAH1B est une carte de la série Innovation, conçue pour être placée dans une fente de rack spécifique.En raison de ce risque de dommages, il est également important de considérer les dimensions des PCB avant de prendre une décision d'achat.Cette carte de circuit imprimé en particulier vient révisé avec des dimensions approximatives mesurées de 12 pouces de long par 9 pouces de largeL'épaisseur de ce PCB n'est pas supérieure à un pouce et demi. L'IS200BAIAH1B comporte trois relais, six varistors, quatre commutateurs jumpers, trois points de test et plusieurs circuits intégrés.La carte a deux connecteurs de plan arrière situés sur un bordCes connecteurs sont étiquetés comme Pancon 106-128-023 connecteurs, qui ont une disponibilité généralement faible sur le marché.
