GE DS200DTBBG1A carte de connecteur de carte de terminal MarkV

GE DS200DTBBG1A carte de connecteur de carte de terminal MarkV

Détails du produit:

Informations complémentaires:

Définition:

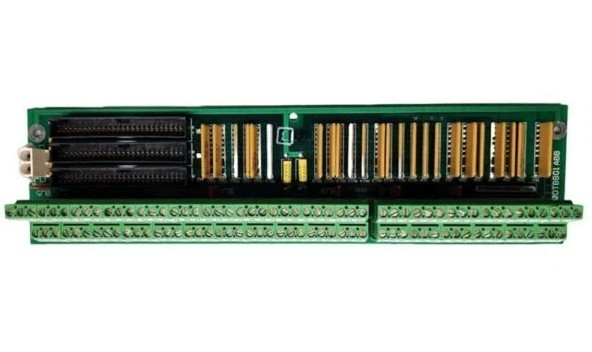

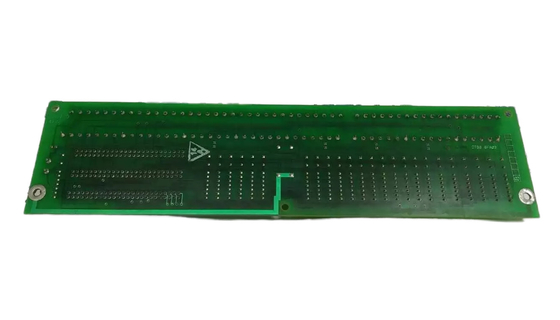

La carte DS200DTBBG1A est une carte de connecteur numérique de carte de terminal de la série GE Mark V. La carte de connecteur numérique de terminal DS200DTBBG1A de GE est constituée de deux blocs terminaux,contenant chacune des bornes pour 95 fils de signalLes connecteurs JFF, JFG et JFH sont les identifiants des connecteurs à 40 broches.Parce qu' il y a trois connecteurs à 40 broches sur la carteIl est essentiel de remettre le lecteur en service après avoir remplacé la carte si vous voulez retrouver la productivité.

Le DS200DTBBG1A est conçu pour fournir une interface d'E/S à haute densité et facilement utilisable pour les systèmes de commande de turbines.pour un total de 190 terminauxLa carte comprend également trois connecteurs à 50 broches avec des connecteurs de type baïonnette, ce qui facilite la connexion et la déconnexion des câbles à ruban.Le DS200DTBBG1A sert de module de terminaison d'expansion d'entrée de contact dans la série de systèmes de commande de turbine Mark VLe DS200DTBBG1A est généralement situé dans les cœurs QD ou C du système Mark V.

Il est possible d'avoir un maximum de 110 fils de signal attachés aux blocs terminaux du module de terminaison d'expansion d'entrée de contact DS200DTBBGIA.Cela sera difficile à gérer sans une méthode pour documenter où les câbles de signal séparés sont connectés. Un bloc terminal est assigné TB1 comme ID et l'autre bloc terminal est assigné TB2 comme ID. Les terminaux séparés sont numérotés en séquence sur chaque bloc terminal.Pour identifier un terminal spécifique, vous utilisez l'ID du bloc terminal et le numéro attribué au terminalCertains exemples sont TB1 90 et TB2 48. TB1 90 est le terminal 90 sur le bloc terminal 1, tandis que TB2 48 est le terminal 48 sur le bloc terminal 2.

Maintenant que certains des différents éléments matériels fournis pour l'assemblage de ce module d'expansion de l'entrée de connexion DS200DTBBGIA ont été révélés,il est possible d'expliquer les types de connecteurs compatibles avec ce produit Mark série V.Certains des types de connecteurs utilisés en conjonction avec ce module de terminaison d'expansion d'entrée de contact DS200DTBBGIA comprennent le connecteur d'entrée de contact JRR TCDA,le connecteur d'alimentation JY 125 V DC DTBA, et le connecteur JRS/T, généralement inutilisé.
