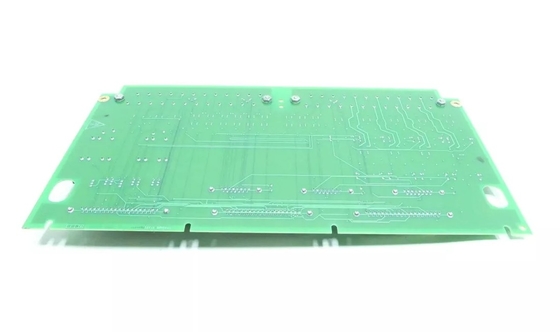

IS200DAMAG1B GE Speedtronic Turbine à gaz avec carte de contrôle Snubber

IS200DAMAG1B GE Speedtronic Turbine à gaz avec carte de contrôle Snubber

Détails du produit:

Définition:

L'IS200DAMAG1B est une carte à onduleur développée par General Electric.Il est conçu pour fonctionner avec un seul module IGBT pour la jambe de phase supérieure et un seul module IGBT pour la jambe de phase inférieureIl s'agit généralement d'IGBT Powerrex CM1000HA-28H. Ces cartes sont destinées à se connecter directement à la carte Bridge Personality Interface ainsi qu'aux terminaux de la porte, de l'émetteur et du collecteur de l'IGBT.Ceci est un amplificateur et une carte d'interface de la série d'innovation 620.

Les systèmes GE Mark VI Speedtronic pour la gestion des turbines à gaz et à vapeur comprenaient des moteurs d'innovation.Le module fonctionne avec un seul module IGBT pour la partie supérieure de la phase et un seul module IGBT pour la partie inférieure de la phase.Les cartes DAMA sont destinées à se connecter directement à la carte Bridge Personality Interface ainsi qu'aux terminaux de porte, émetteur et collecteur de l'IGBT.Il dispose d'une prise double module de mémoire en ligne (DIMM) pour stocker les paramètres, un port Ethernet pour la communication, une LED d'indicateur d'état et une fonction de mise à niveau du micrologiciel intégrée.avec une puissance de sortie de l'écran supérieure à 50 W,La carte est conçue pour une utilisation dans des applications de haute puissance, avec une tension nominale allant jusqu'à 690 volts et un courant nominale allant jusqu'à 1700 ampères.

L'IS200DAMAG1BCB est une carte sans encombrement qui fonctionne en conjonction avec deux jambes de modules IGBT.Il se connecte à la fois à la jambe supérieure de phase et à la jambe inférieure de phase IGBT (généralement CM1000HA-28 H Powerrex) via une connexion directeLa carte se connecte également à la carte de l'interface de personnalité de pont (BPIA). Les connexions sont effectuées par le biais des multiples broches sur deux connecteurs,comprenant un connecteur vertical à 12 broches et un connecteur vertical à 6 brochesLa publication GE GEI-100262A fournit une liste complète de chaque broche et de son utilisation et de sa voie de connexion.

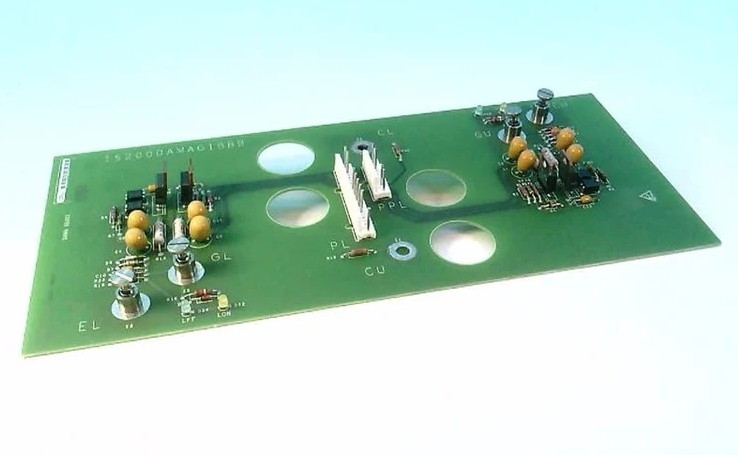

L'IS200DAMAG1B est un dispositif connu sous le nom de carte d'onduleur.La série 193x se compose de nombreux dispositifs qui sont utilisés pour gérer les opérations des turbines à gaz et à vapeur à usage industrielL'IS200DAMAG1B est une carte de circuit imprimé rectangulaire relativement petite. Une variété de petits composants électroniques peuvent être trouvés concentrés principalement en deux groupes de chaque côté du PCB.Chacun de ces groupes contient les mêmes composants. Deux composants métalliques d'argent de haute taille qui sont étiquetés avec la lettre E peuvent être vus dans chaque groupe.
