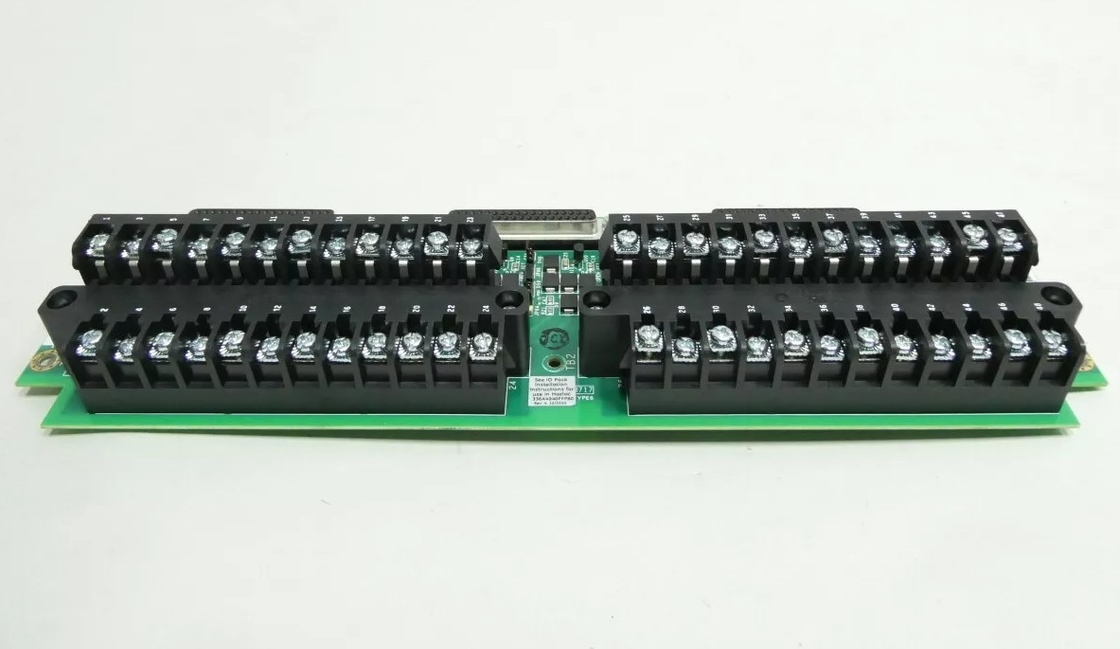

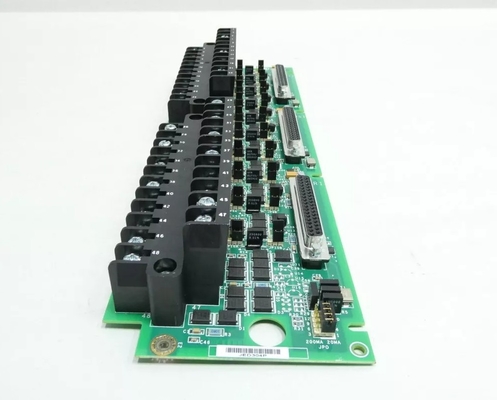

IS200DSPXH1B GE carte de contrôle du processeur de signal numérique Speedtronic

IS200DSPXH1B GE carte de contrôle du processeur de signal numérique Speedtronic

Détails du produit:

Définition:

L'IS200DSPXH1B fonctionne comme une carte de contrôle DSP (Digital Signal Processor) développée par GE. C'est le contrôleur principal pour les fonctions de pont, de régulateur de moteur et de passerelle de la série Innovation.Il contrôle également les fonctions de commande de champ de générateur du EX2100 Excitation ControlLes fonctions logiques, de traitement et d'interface sont toutes fournies par la carte. La carte est composée d'un processeur de signal numérique haute performance (DSP), de composants de mémoire standard,et un circuit intégré spécifique à une application (ASIC) qui exécute des fonctions logiques personnalisées. Les deux LED de ce tableau affichent les informations de défaut et de statut.La LED verte DS2 clignote lorsque la carte fonctionne normalement, sera solide lorsque le DSP s'est arrêté et sera éteint lorsqu'une panne se produit lors de la réinitialisation.

Au niveau de l'assemblage, la révision fonctionnelle est B avec ISBus Revision One, avec variation de groupe H et revêtement conforme.Fabriqué par GE Motors and Industrial Systems, la carte intègre divers types de mémoire, notamment Flash, NVRAM, RAM et Add-Only, ainsi que des composants matériels standard tels que Stack Overflow (INT0), Inner Loop Load Pulse (INT1),et deux entrées configurables (INT2 et INT3) au niveau de base.

Le DSP fonctionne à une vitesse de 60 MHz, indiquant la fréquence à laquelle il effectue des calculs et exécute des instructions.La vitesse d'horloge élevée permet au DSP de gérer efficacement des opérations mathématiques complexes et des tâches de traitement du signal en temps réelCette vitesse de traitement est cruciale pour les applications qui nécessitent un traitement rapide et précis des données, telles que le traitement audio et vidéo, les systèmes de communication, les systèmes de contrôle,et analyse numérique des signauxCette interruption, étiquetée INT1, est déclenchée par une impulsion de charge générée dans la boucle interne du système. Elle permet au DSP d'allouer des ressources ou d'effectuer des actions spécifiques en fonction de cet événement.

Le chargeur de démarrage est un composant fondamental du firmware qui gère la séquence d'allumage de l'appareil.Il est responsable de l'initialisation des composants essentiels du système et de l'établissement de l'environnement nécessaire au bon démarrage de l'appareilIl est important de noter que le chargeur de démarrage ne doit pas être rechargé ou modifié sur le terrain, car toute modification de ce composant critique pourrait perturber le bon fonctionnement du dispositif.Modèle de carte de régulateur de signal numérique IS200DSPXH1B est l'un des modèles DSPX qui peut être utilisé conjointement avec la série de régulateurs d'excitation EX2100Le modèle DSPX n'est pas équipé de fusibles, n'a pas de matériel réglable et ne contient aucun point de test utilisateur.Si votre modèle IS200DSPXH1B est utilisé conjointement avec la série EX2100, la carte DSPX sera fixée à une autre carte connue sous le nom EISB; si nécessaire, ces deux planches peuvent être détachées.
