IS200RAPAG1B Panneau d'alimentation électrique à rayonnage GE Marque VI

IS200RAPAG1B Panneau d'alimentation électrique à rayonnage GE Marque VI

Détails du produit:

Informations complémentaires:

Définition:

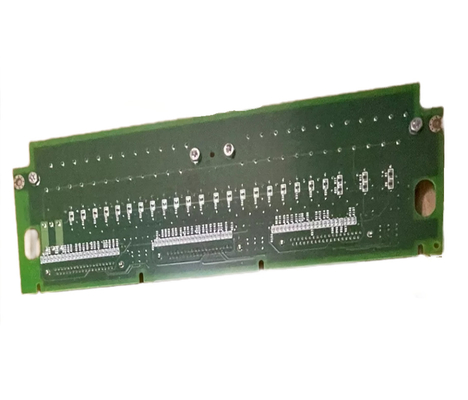

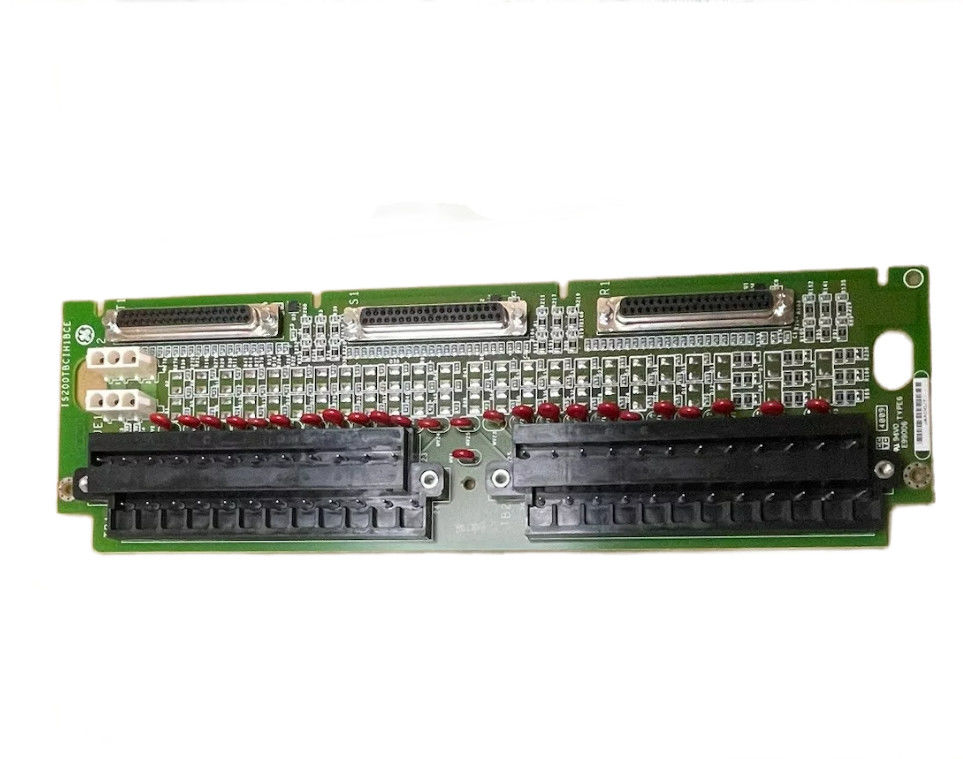

L'IS200RAPAG1B est une carte d'alimentation à rack fabriquée et conçue par General Electric et fait partie de la série Mark VI utilisée dans les systèmes de commande des turbines à gaz.Le système est disponible en configurations de commande simple ou triple modulaire redondante (TMR), avec un ou plusieurs racks et une entrée/sortie locale ou distante. L'interface d'entrée/sortie est destinée à une interface directe avec les capteurs et les actionneurs de la turbine,éliminer la nécessité d'interposer des instruments et les problèmes de fiabilité et de maintenance qui y sont associésCette carte est reliée au rack Innovation Series via un connecteur P1 à fond. Ce connecteur comporte trois rangées de 32 broches chacune.Une description complète des connexions de broches peut être trouvée dans les manuels associésIl s'agit du seul connecteur de la carte. Le MKVI comprend une interface opérateur construite sur un PC exécutant Microsoft Windows et prenant en charge les graphiques CIMPLICITY et la boîte à outils du système de contrôle GE.

Sur le panneau avant du tableau, vous trouverez deux indicateurs LED étiquetés IPOK et MPOK.permettant aux utilisateurs d'évaluer rapidement l'état opérationnel de la carteIls sont conçus pour fournir des signaux clairs et concis concernant l'entrée/sortie et les performances globales du processeur.accessible par une ouverture longue et étroiteCes points d'essai TP, à savoir N15, P5, P15 et DCOM, permettent la mesure et l'analyse du signal.Les utilisateurs peuvent connecter des équipements de mesure à ces points d'essai pour surveiller et résoudre les problèmes des signaux qui passent à travers la carte, facilitant les tâches de diagnostic et de maintenance.

En termes de composants matériels, il comprend deux transformateurs de tailles différentes.assurer un fonctionnement efficace et fiableEn outre, un seul fusible de 1 ampère et 250 V est inclus pour protéger la carte contre les conditions de surcourant et protéger les autres composants contre les dommages potentiels.

La carte dispose de deux transformateurs de tailles différentes, d'un seul fusible (1 ampère, fusible 250 V), d'un seul connecteur de fond, de divers circuits intégrés, y compris un périphérique de mémoire en série de 1024 bits,une puissance de sortie inférieure ou égale à 50 WLa carte dispose également de condensateurs de divers matériaux, y compris des condensateurs électrolytiques haute tension, ainsi que des résistances à film métallique.La planche est forée en usine à plusieurs endroitsLa plupart des composants portent un désignateur de référence.
