IS200TBAIH1C carte de bornes de connexion à entrée analogique

IS200TBAIH1C carte de bornes de connexion à entrée analogique

Détails du produit:

Définition:

L'IS200TBAIH1C est une carte de terminal d'entrée analogique fabriquée et conçue par General Electric dans le cadre de la série Mark VI utilisée dans les systèmes de commande de turbines à gaz.Deux sorties et 10 entrées analogiques sont prises en charge par la carte terminale Analog InputLes émetteurs à deux fils, à trois fils, à quatre fils ou alimentés à l'extérieur peuvent tous être branchés sur l'une des dix entrées analogiques.Un courant de 0-20 mA ou 0-200 mA peut être configuré pour les sorties analogiquesLes surtensions et le bruit à haute fréquence sont protégés par des circuits de suppression du bruit dans les entrées et les sorties.

Pour se connecter aux processeurs I/O, le TBAI dispose de trois connecteurs DC-37 à broches.Les deux connexions directes à l'électronique et les connexions par câble sont possibles. aux trois connecteurs pour les commandes R, S et T dans les applications TMR, les signaux d'entrée sont ventilés vers l'extérieur.le courant total des trois drivers de sortie qui sont connectés est combiné pour faire fonctionner les sorties TMRAprès cela, l'électronique reçoit le signal de courant total par le TBAI afin de pouvoir le régler au point de réglage spécifié.

• Émetteur à deux fils avec entrée analogique
• Transmetteur à trois fils avec entrée analogique
• Émetteur à quatre fils avec entrée analogique
• Émetteur avec entrée analogique et alimentation externe
• Entrée analogique, courant continu de 5 et 10 volts
• Sortie analogique de 0 à 20 mA
• Sortie analogique de 0 à 200 mA

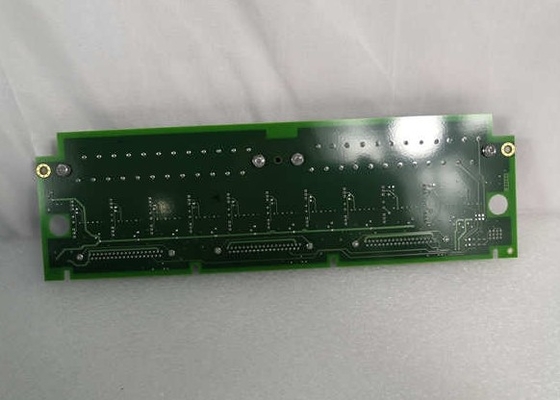

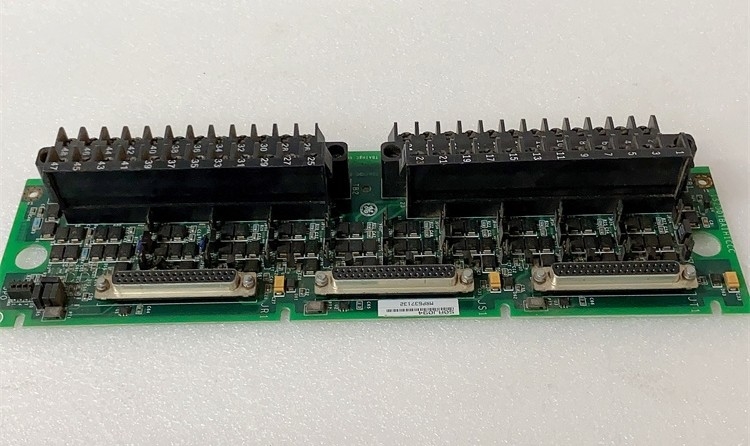

L'IS200TBAIH1C est un dispositif connu sous le nom de carte de terminal analogique.La Mark VI et les autres séries de la gamme Mark de General Electric ont été créées pour contrôler et automatiser les processus des turbines à gaz et à vapeurLa carte de circuit imprimé IS200TBAIH1C est un dispositif très long et mince.Chaque bloc de bornes peut contenir jusqu'à vingt-quatre bornes en forme de cube et en métal argenté.
