Module de commande IS200JPDSG1A de la carte de distribution électrique GE Mark VI

Module de commande IS200JPDSG1A de la carte de distribution électrique GE Mark VI

Détails du produit:

Informations complémentaires:

Définition:

La carte IS200JPDSG1A est conçue pour être installée de manière pratique dans un support métallique qui s'adapte à un rail DIN vertical, généralement positionné à côté d'autres cartes de distribution d'énergie.le JPDS est également disponible avec un support métallique spécifique adapté au montage directL'IS200JPDSG1A est une carte de distribution de puissance de 28 V fabriquée et conçue par General Electric.La carte de distribution d'alimentation de 28 V (JPDS) fournit au système de commande une puissance d'entrée de 28 V de courant continu à partir de convertisseurs ac/dc ou dc/dc externes. JPDS intègre la rétroaction du paquet d'E/S PPDA dans le système PDM.est ce qui transfère la puissance de 28 V dc des sources d'alimentation choisies aux cartes JPDP (pour alimenter les paquets d'E/S) et aux racks de commandeLes connecteurs JR, JS et JT sont utilisés pour fournir l'entrée de puissance conventionnelle de 28 V au JPDS.

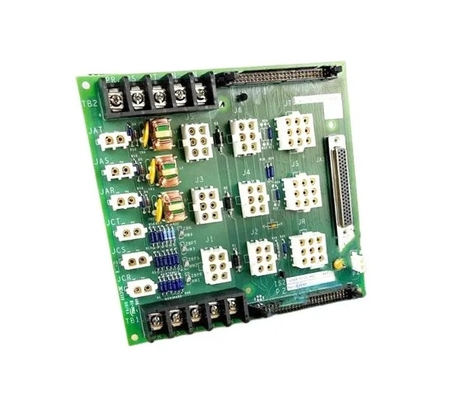

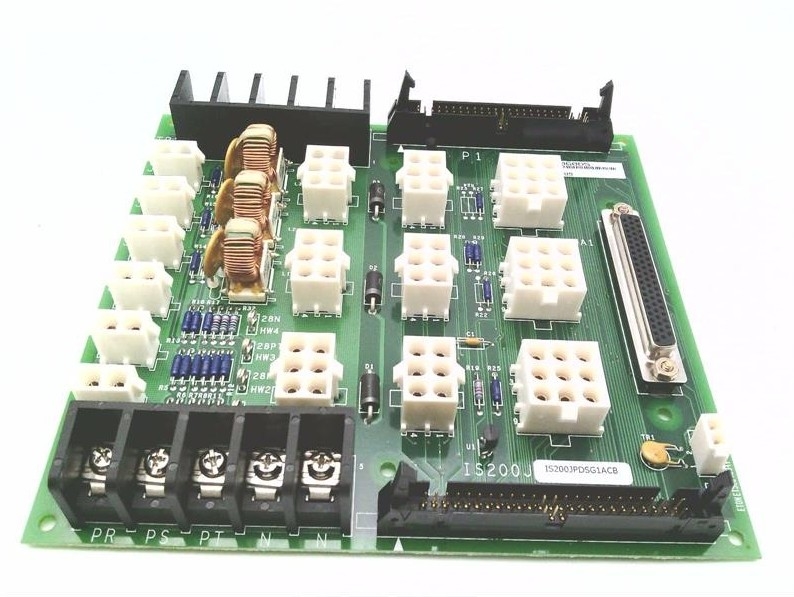

L'IS200JPDSG1A est construit avec trois bobines d'inducteurs, quatre varistors, quatre points de test TP, deux transistors et plusieurs résistances et condensateurs.Chacun des points de test TP a une série 10k résistance qui isole l'anneauLa carte est conçue pour le montage DIN-rail et peut être montée à côté d'autres cartes de distribution d'énergie.fournira plus d'informations sur l'opération, le câblage et l'installation de cette carte.

La carte de distribution de courant continu IS200JPDSG1AEC est une carte qui recevra vingt-huit volts de courant continu.L'alimentation électrique est généralement reçue à partir d'un convertisseur externe de courant alternatif/courant continu ou de courant continu/courant continuCe modèle est similaire au module JPDM. Cependant, ce modèle a plus de composants que le module JPDM qui comprend plus de fusibles de circuit de branche et de connecteurs de sortie.Grâce aux deux connecteurs de câble à ruban sur ce module, il a également le potentiel d'héberger un pack d'E/S PPDAComme le module JPDM, le module JPDS sera monté dans un module de distribution d'énergie.

La carte IS200JPDSG1AEC a des caractéristiques spécifiques, dont certaines sont un connecteur DC62 qui peut accueillir le PPDA, trois sorties étiquetées JAS, JAT et JAR qui sont utilisées pour les connecteurs de puissance auxiliaires,IS200JPDSG1A fait partie du module GE Mark VI. Il s'agit d'une carte d'accessoires de distribution d'énergie, qui est utilisée pour le paquet d'entrée/sortie de rétroaction du système de distribution d'énergie IS220PPDAH1A.IS200JPDSG1A a 15 connecteurs de prise différents et des fusibles de circuit de branche et des connecteurs de sortieLa carte GE IS200JPDSG1A est une carte de distribution d'énergie de pointe conçue pour une intégration transparente dans les systèmes de contrôle industriels, garantissant une gestion optimale de l'énergie et une fiabilité du système.
