IS200VCRCH1B carte de contact d'entrée / de sortie de relais GE carte de circuit composante

IS200VCRCH1B carte de sortie/entrée de contact GE carte de circuit composante

Détails du produit:

Définition:

La commande de turbine Mark VI est conçue comme un système de contrôle, de protection et de surveillance intégré complet pour les applications de générateur et d'entraînement mécanique des turbines à gaz et à vapeur.Il s'agit également d'une plate-forme idéale pour intégrer tous les contrôles de l'îlot de puissance et de l'équilibre des installations (BOP).Les packs I/O MK Vie contiennent deux ports réseau d'entrée/sortie avec une horloge en temps réel et un processeur pour l'horodatage synchronisé des séquences d'événements et une carte d'acquisition de données.

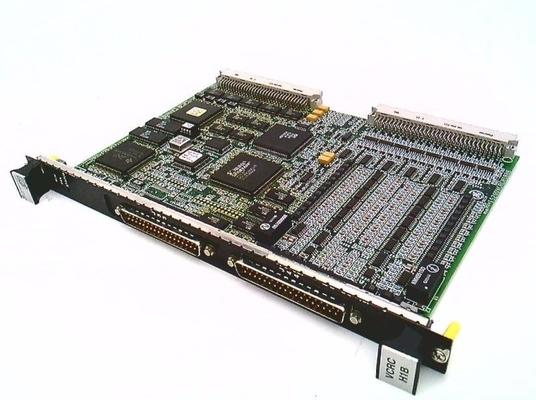

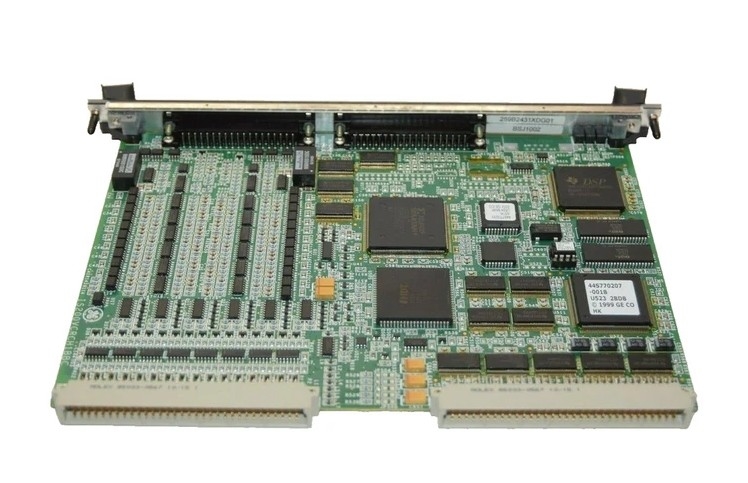

IS200VCRCH1B est une carte d'entrée/sortie de relais de contact fabriquée par General Electric dans le cadre de la série Mark VI utilisée dans les systèmes de commande de turbines à gaz.La carte d'entrée/sortie du relais accepte 48 entrées discrètes et gère 24 sorties de relais à partir d'un total de quatre cartes terminales par le biais de sa carte fille. Le module VCCC double largeur s'intègre dans le rack d'entrée/sortie VME. Deux ensembles de connexions J3/J4 sont fournis dans ce rack pour le câblage aux cartes terminales TBCI et TRLY.la VCRC est une planche plus étroite qui peut être utilisée.

Une carte de borne d'entrée de contact (TBCI) est câblée pour les 24 premières entrées de contact sec; une deuxième carte de borne est nécessaire pour les entrées 25-48.La carte terminale est reliée au rack VME abritant la carte du processeur VCCC par des câbles avec des prises mouléesPour les entrées de surveillance des variables cruciales de la turbine, des scans et enregistrements à grande vitesse à 1 ms par seconde sont disponibles.Les fréquences de contact et les pulsations jusqu'à 6 ms sont signalées par l'enregistreur de séquence d'événements (SOE)., avec toutes les ouvertures et fermetures de contact avec une résolution temporelle de 1 ms.

La carte IS200VCRCH1BBB est très fiable et donc moins sujette aux dommages.Nous vous recommandons donc de conserver les cartes dans des boîtes de stockage sensibles à la stabilité dans les conditions recommandéesL'IS200VCRCH1B est un composant de carte GE Mark VI.Le MKVI fait partie de la famille Speedtronic de systèmes de gestion de turbines à gaz et à vapeur qui ont été développés et améliorés par General Electric depuis la sortie du Mark I dans les années 1960.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

L'IS200VCRCH1B fonctionne comme une carte d'entrée/sortie discrète.Il occupe ainsi moins d'espace de support.Cependant, les sorties de relais pour cette carte utilisent les ports J3/J4 sur le rack VME, les câbles doivent être placés sur le panneau avant. Si cela est indésirable, utilisez une carte VCCC au lieu d'un PCB VCRC.Le GE IS200 est une famille de circuits imprimés (PCB) utilisés dans les systèmes de contrôle de turbine GE Mark VI. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
