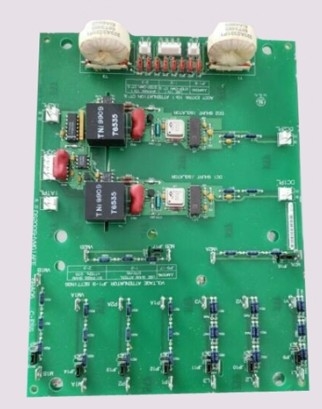

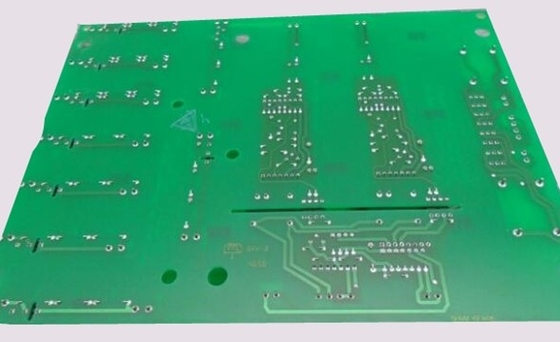

DS200SHVMG1A GE SCR carte d'interface M-frame à haute tension série Mark V

Le nombre de véhicules à moteur est le suivant:Génération génétiqueTableau d'interface SCR à cadre M à haute tension de la série Mark V

Définition:

Le General Electric DS200SHVMG1A est une carte d'interface M-frame haute tension.Cette carte fournit un support d'interface du pont SCR du lecteur M-frame à la carte d'alimentation (DCFB ou SDCI) ainsi que des cartes de connexion (PCCA).

Un certain nombre d'excitateurs et d'entraînements de marque GE peuvent avoir cette carte installée dans leur armoire, bien que ce circuit imprimé DS200SHVMG1A ait des applications spécifiques dans les systèmes de contrôle et de gestion du vent, de la vapeur,avec ou sans boîtier de freinage,.

Le DS200SHVMG1A fournit une gamme de fonctions pour le conducteur.qui sont ensuite envoyés à une carte DCFB ou SDC ou PCCA.

En utilisant des shunts flottants positifs et négatifs en courant continu, un circuit VCO (oscillateur contrôlé par tension) agit comme un point de conversion pour la tension.La carte fournit également 10:1 atténuation du courant du transformateur pour le courant de la ligne CA.

L'utilisateur peut sélectionner l'atténuation à l'aide de 17 jumpeurs configurables embarqués. Si la tension de la ligne CA est de 240 à 600 V, contourner les atténuateurs. Si la tension est comprise entre 601 et 1000 V,ils devraient être inclus.
