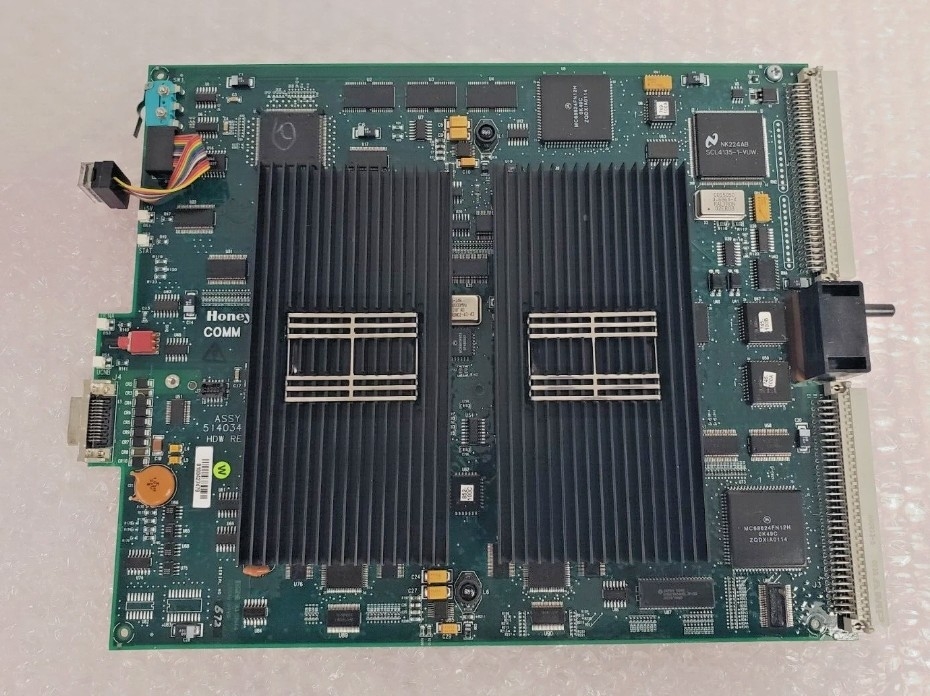

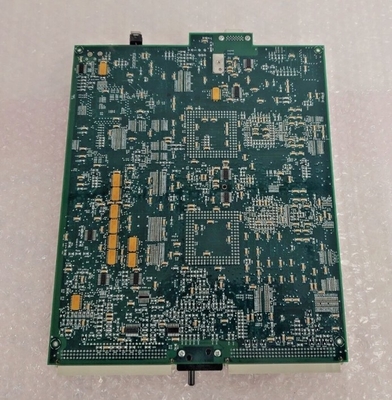

Module du processeur de communication et de contrôle HPM de Honeywell 51403422-150

Module du processeur de communication et de contrôle HPM de Honeywell 51403422-150

Détails du produit:

Informations complémentaires:

Définition:

Le processeur de communication et de contrôle HPM (51403422 - 150) est responsable des fonctions de communication réseau du HPM. Il permet l'accès aux données réseau et l'horodatage.ce processeur de contrôle peut exécuter réglementaireLe Réseau de contrôle universel (UCN) est un réseau de contrôle de processus à grande vitesse et de haute sécurité.Il dispose d'une bande de 5 mégabits/seconde avec contrôle d'accès au bus token.

Les ensembles HPMM sont placés dans les deux positions les plus à gauche du dossier de carte.Le module HPM UCN Interface est installé dans le connecteur sous la carte de commande/contrôle haute performance dans la première fenteLa carte de liaison I/O haute performance (51309276 - 150) est composée d'un processeur de liaison I/O, d'une SRAM pour la communication entre le processeur et la carte de communication/contrôle,une interface pilote/récepteur I/O Link, et un convertisseur de puissance de +24 Vdc à +5 Vdc. Ce convertisseur fournit +5 Vdc pour les cartes HPMM et le module HPM UCN Interface.

Lorsque l'alimentation est fournie au HPMM, l'indicateur de puissance sur chaque carte HPMM et le module d'interface UCN HPM s'allument.Cet indicateur reste allumé aussi longtemps que 24 Vdc de l'armoire système d'alimentation est disponibleAprès l'alimentation, l'indicateur d'état sur la carte de communication/contrôle haute performance s'allume brièvement.l'indicateur de statut reste allumé, indiquant qu'aucun défaut de test n'a été détecté.

Les indicateurs des câbles UCN en service sont visibles à l'avant du module d'interface UCN HPM (Rx - A et Rx - B).Ils sont également visibles sous la couverture avant de la carte de communication/contrôle haute performance (UCN A et UCN B)Ces indicateurs aident les utilisateurs à surveiller facilement l'état des câbles UCN.
